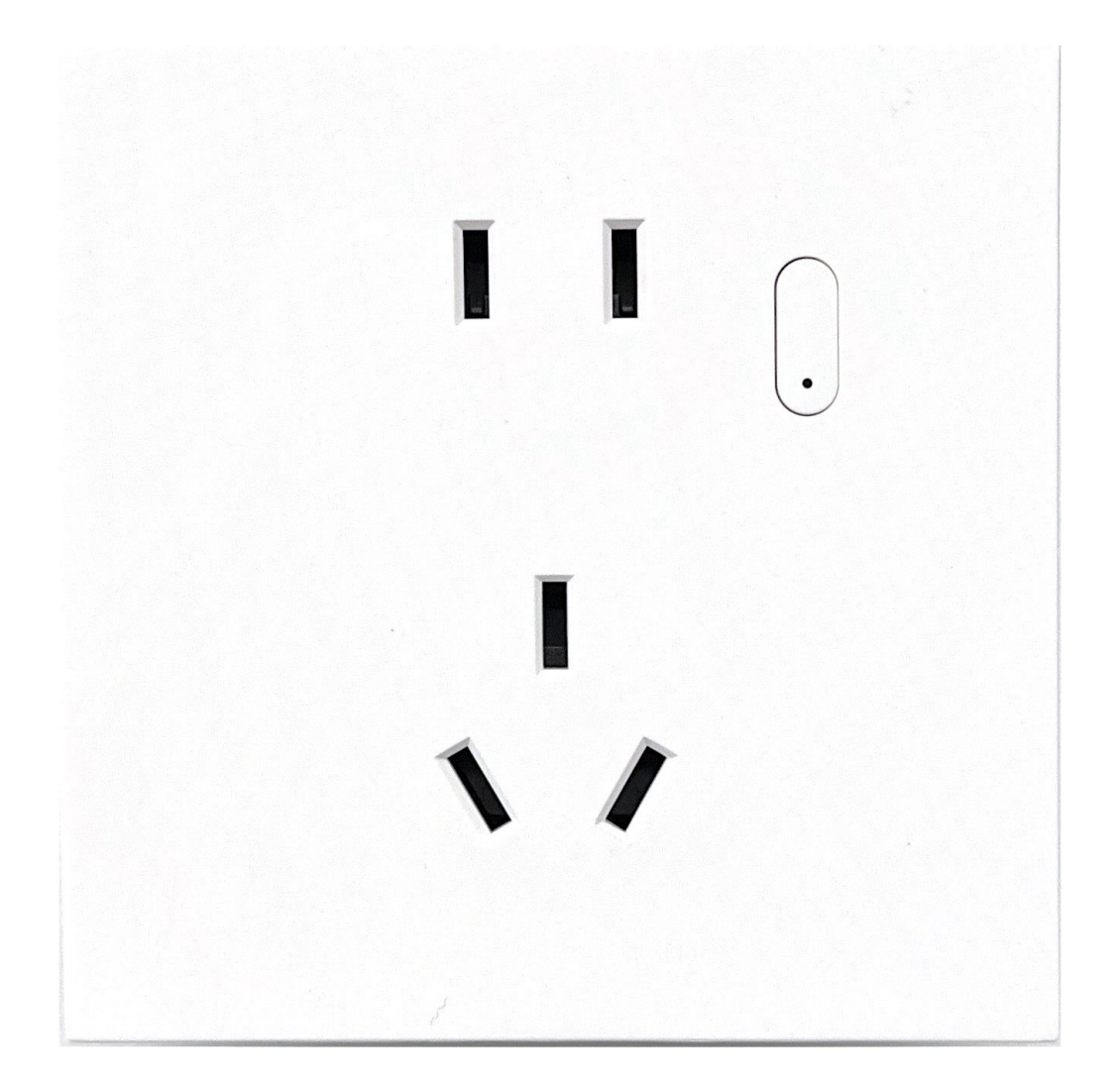

S1智能非计量插座

1. 产品简介

S1智能非计量插座是一款多功能插座产品，插座采用标准Ble mesh 通讯协议，可同时提供二孔、三孔电源输出，可配合APP软件实现负载开、关控制功能，产品广泛应用于智慧家居、智能酒店、智能办公室、智能休闲等领域。

2. 产品参数

输入电源	AC165V~265V, 50/60Hz
负载电流	10A（Max）
待机功耗	≤2W
通讯距离	10M
工作环境	温度-20℃~+45℃，湿度20%RH~90%RH

3. 功能特点

• 可提供多孔电源输出：

同时支持二孔和三孔电源输出，满足多设备供电需求

• 支持负载开、关功能：

可配合APP软件实现负载开或关控制

• 支持待机低功耗模式：

仅需不到2W，即可实现智能插座计量功能

• 大范围有效通讯距离：

在半径10M范围内，可实现蓝牙BLE Mesh正常通讯

4. 硬件安装

4.1. 安装步骤

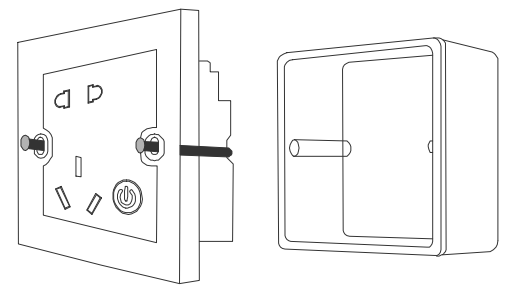

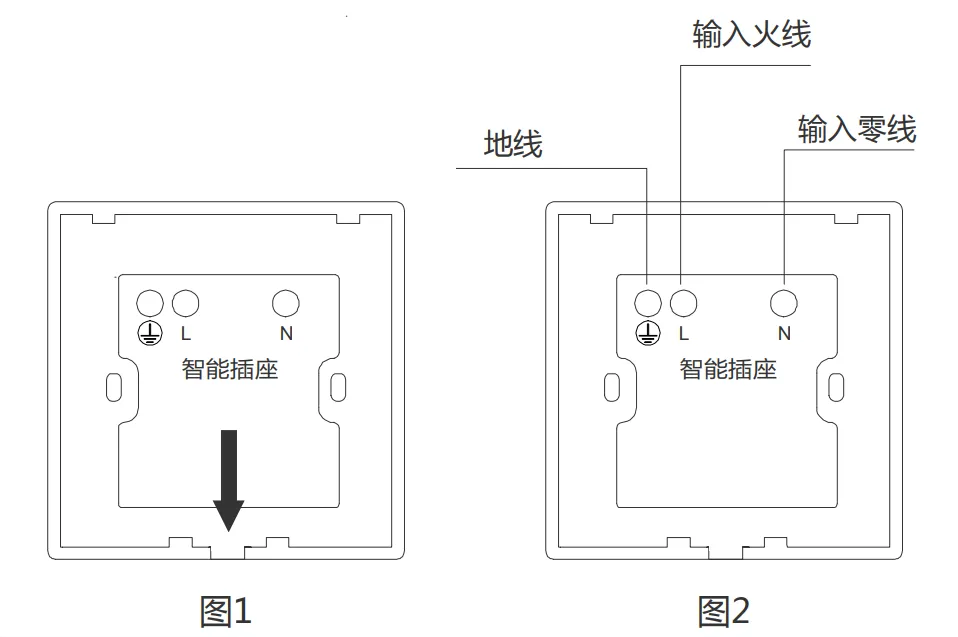

1. 先取下面板，在卡口处，稍作用力即可分开面板和底座，如图1；
2. 接好电线后把开关底座接入墙壁中的暗盒内。

3. 用螺丝将底座固定在墙内的暗盒里；

4. 将面板扣在底座上，恢复通电。

4.2. 注意事项

1. 断电安装，注意安全
2. 拆面盖时，使用一字螺丝刀，轻轻撬面盖上或下方开口处。
3. L为输入火线，N为输入零线， 为地线。
4. 外接负载需符合3C或CE认证标准。
5. 需配合本公司产品使用。

5. 设备连接

1. 扫码下载智家精灵APP，并完成账号注册。

IOS版 Android版

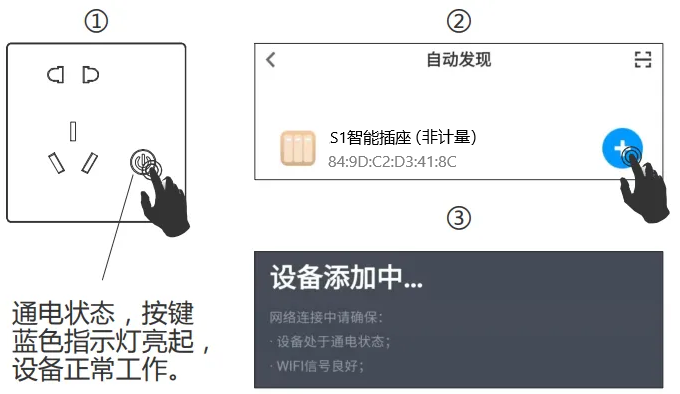

2. 长按设备按键5秒，设备指示灯闪烁，进入配网状态，并删 除设备原有配网信息。
3. 首先打开手机蓝牙，然后打开智家精灵APP，再点击右上角“+” 添加设备， 自动发现设备，选择添加设备，完成设备配网连接。

6. 联系我们

本文档最终解释权归上海庆科信息技术有限公司所有

公司网站：www.mxchip.com

客服电话：400-6055-820
