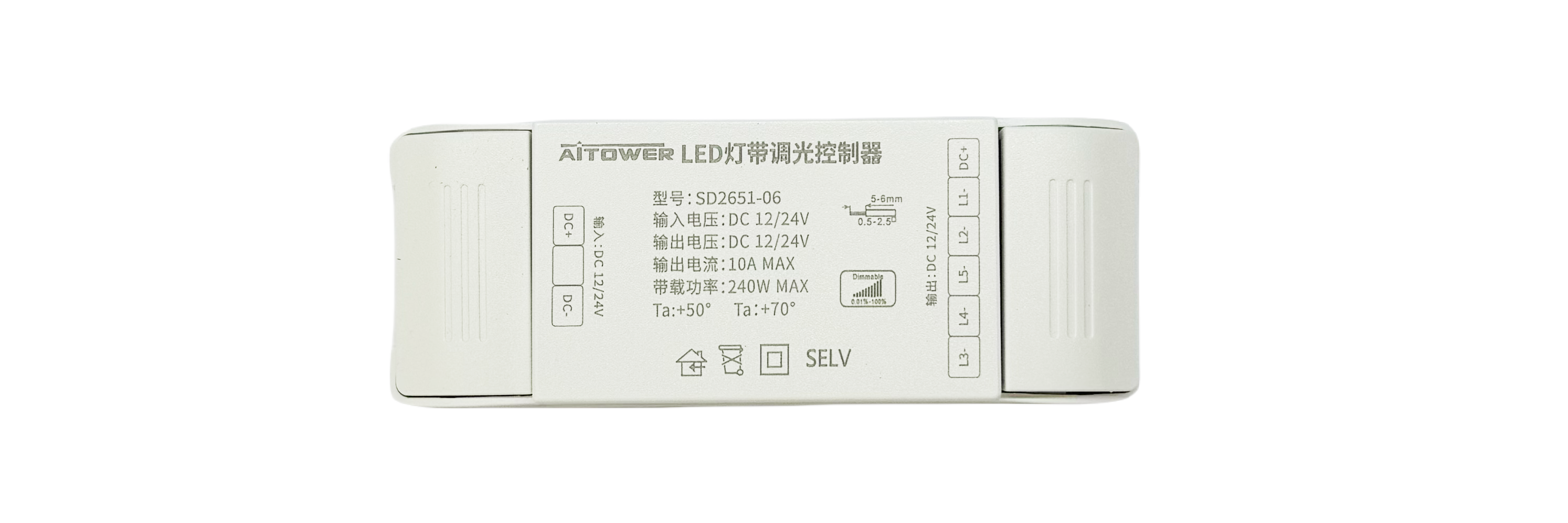

S1系列单色5路调光模块

1. 产品简介

S1系列单色5路调光模块是一款五通道恒压型 LED 智能调光控制器。通过无线协议实现调光功能，调光深度1%~100%，可满足线性调光曲线，色温调节范围大，采用模拟调光技术，使用寿命长，可快速启动，效率达95%，配合感应器能有效降低大功率设备及多灯能耗。

2. 产品参数

	规格	参数
输入	电压(VDC)	12V/24V ±1V
	效率(%)	95% （100%Load）
	待机功耗(W)	< 0.5
输出	最大功率（W）	240W
	电流（A）	10max
	调光范围(%)	1-100%
功能	调光方式	PWM
环境	工作温度范围(℃)	0-50℃
	工作湿度范围(%)	20%.—90%RH

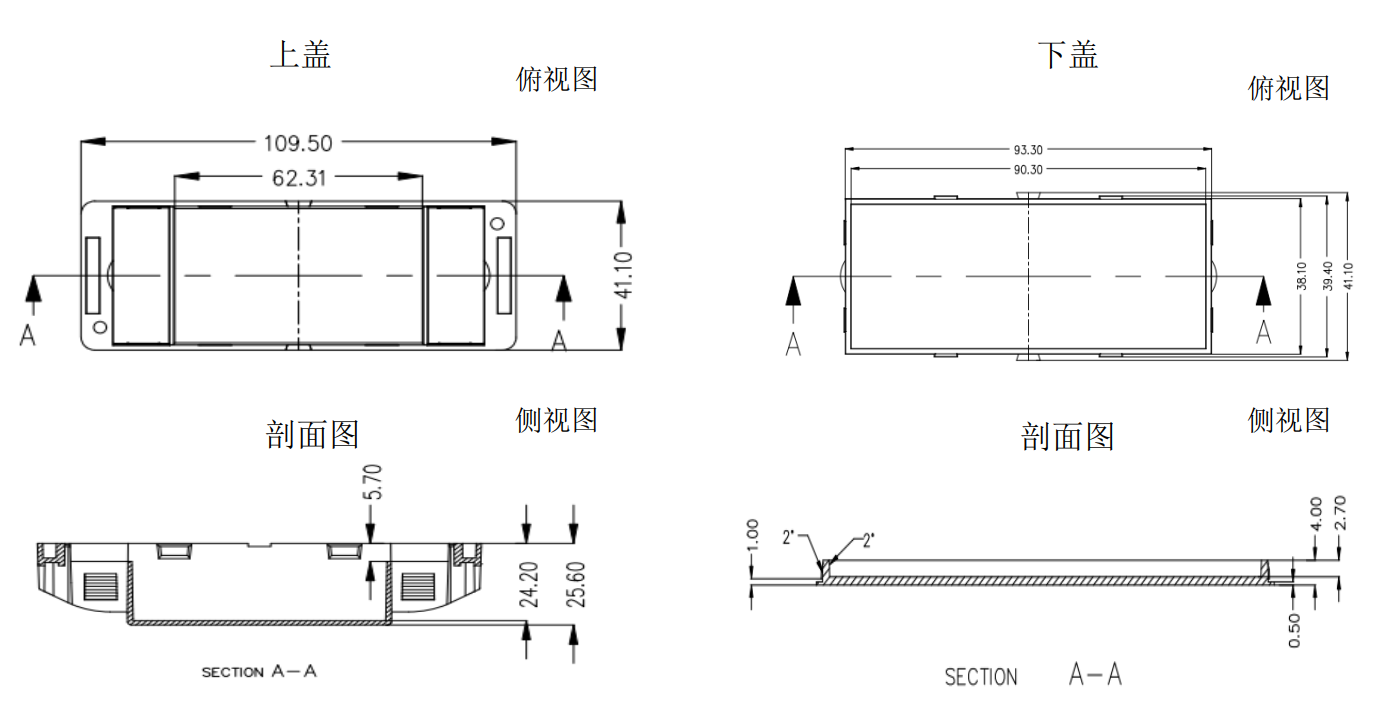

其他	尺寸(mm)	109.50* 41.10 * 25.60
	重量(g)	60g

3. 功能特点

• 采用无线协议实现调光功能；
• 调光深度范围：1%～100%；
• 可满足线性调光曲线特性；
• 支持开路、过载、短路保护，可自恢复；
• 使用寿命长，可达30000-50000小时；
• 快速启动，时间小于1s；
• 可配合感应器，降低大功率或多灯能耗；
• 支持APP控制、场景联动、智能语音音箱控制、调光面板绑定调光等多元化交互。

4. 硬件安装

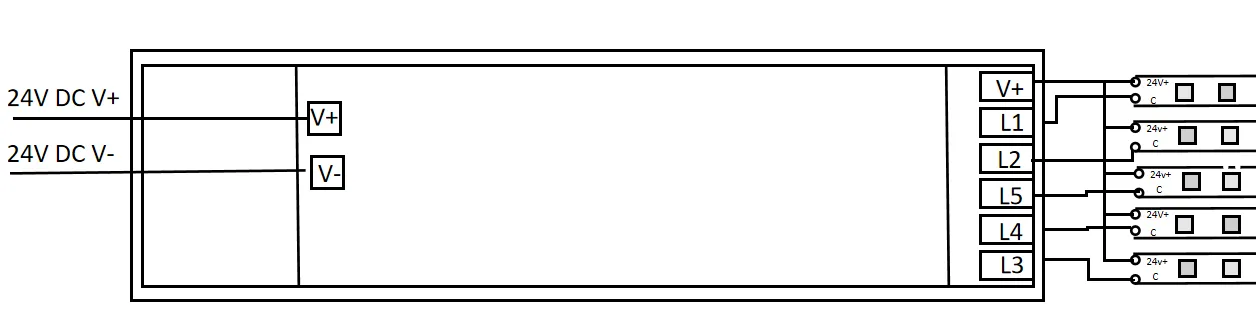

4.1. 设备接线示意图

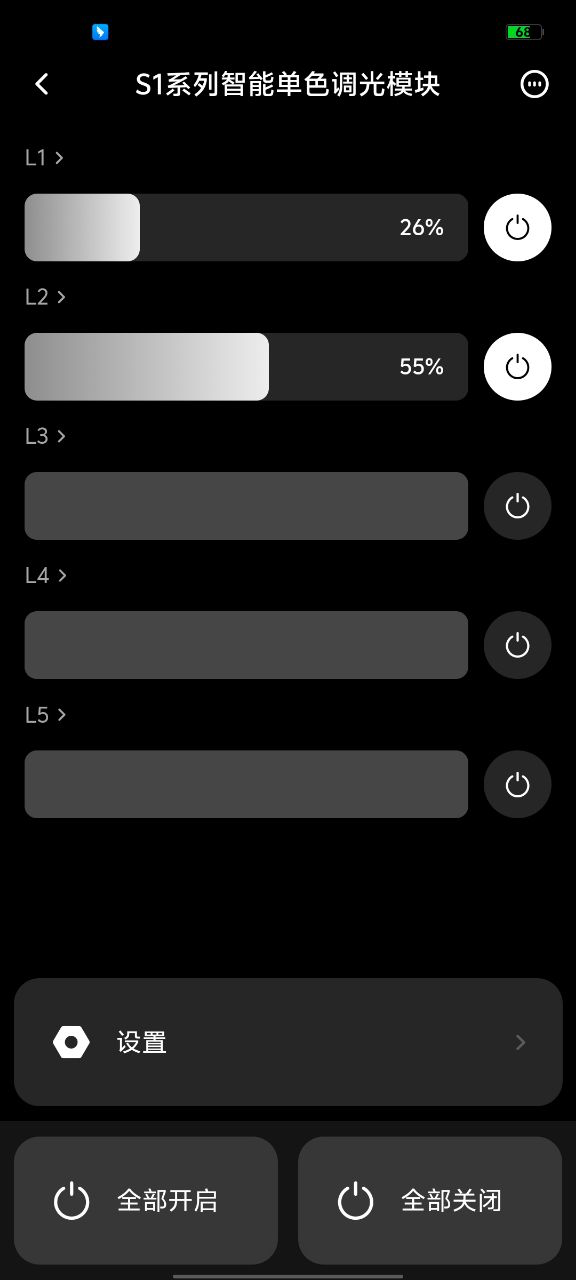

4.2. App控制示意图

4.3. 安装步骤

• 连接适配电源模块供电；
• 驱动按照接线线序接上LED灯带即可。

注意：本产品适合连接电阻限流的LED灯具（如LED灯条）。若连接内置恒流IC限流的灯具，会产生几十倍的

瞬间电流，导致模块执行过载保护。

5. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
