智能8路多功能I/O模块

1. 产品简介

该产品具备8路输入和8路输出多功能I/O模块，主要适用于弱电12V传感器设备、门磁、门显门牌设备输入输出的联动和控制；主要应用场景：酒店解决方案。

2. 产品参数

通讯协议	Ble mesh	工作电压	AC110V-250V/50HZ
输出电压	DC 12V	I/O输入	8路
工作温度	-20℃~+55℃	I/O输出	8路

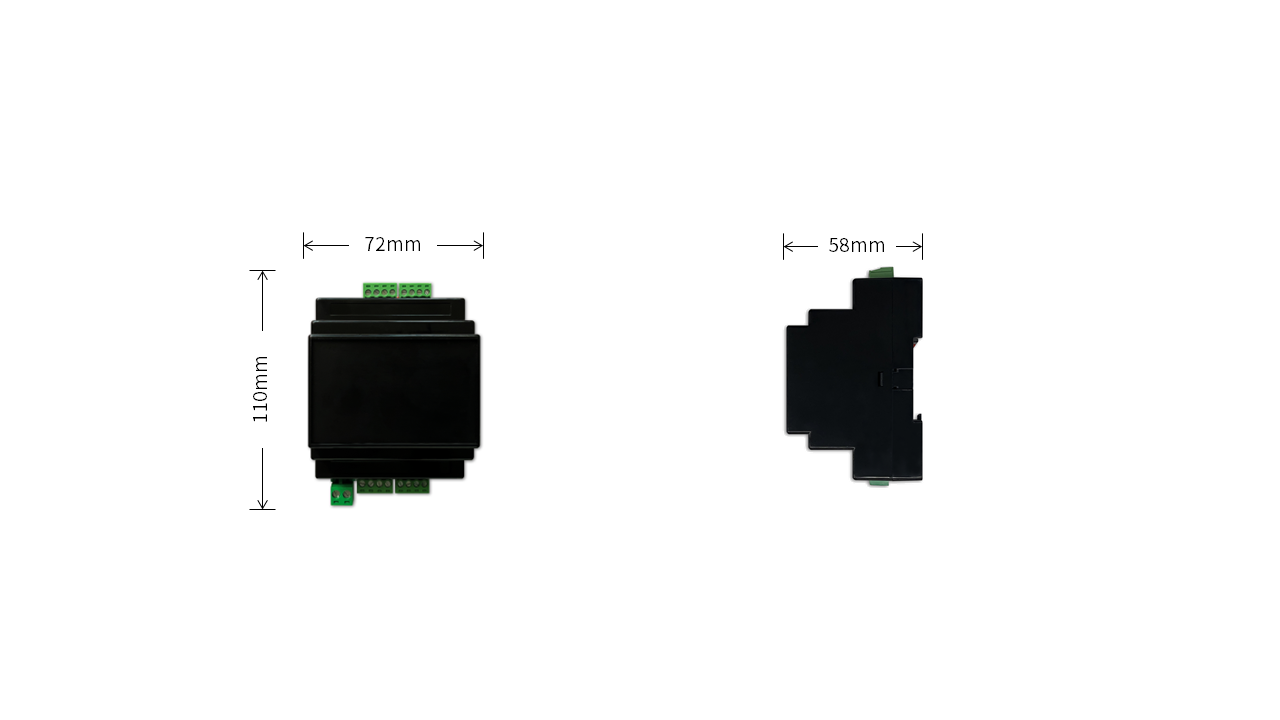

产品尺寸	72mm * 110mm * 58mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

3. 指示灯说明

LED指示灯颜色	指示灯亮起说明
SET键	长按5秒配网

4. 功能特点

• I/O口输入

  支持门磁、SOS、人感、门铃按钮等输入信号判定并支持作为触发条件联动执行。

• I/O口输出

  支持门牌门显、门铃等设备输出控制。

• 场景联动

  通过APP或者施工SAAS配置实现插卡、拔卡联动客房设备执行，开启“迎宾”模式、“欢送”模式。

• 多元化交互终端

  支持手机APP、客控SASS集中管理和远程控制。

5. 硬件安装

5.1. 接线示意图

5.2. 安装步骤

• 取下装饰盖，正确接线；
• 卡上装饰盖，卡在标准din35导轨上，安装完成。

5.3. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015
• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003
• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；
• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关

5.4. 注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。

7. 联系我们

本文档最终解释权归上海庆科信息技术有限公司所有

公司网站：www.mxchip.com

客服电话：400-6055-820
