智能5路继电器控制模块

1. 产品简介

智能5路多功能开关模块由5路16A继电器输出模块构成；主要实现灯光负载控制、窗帘控制等功能，配套场景面板使用实现客房智能化升级改造。

2. 产品参数

通讯协议	BLE Mesh	工作电压	AC110V-250V/50HZ
额定电流	16A	额定负载	≤3500W
工作温度	-20℃~+55℃	负载	阻性负载≤500W/路

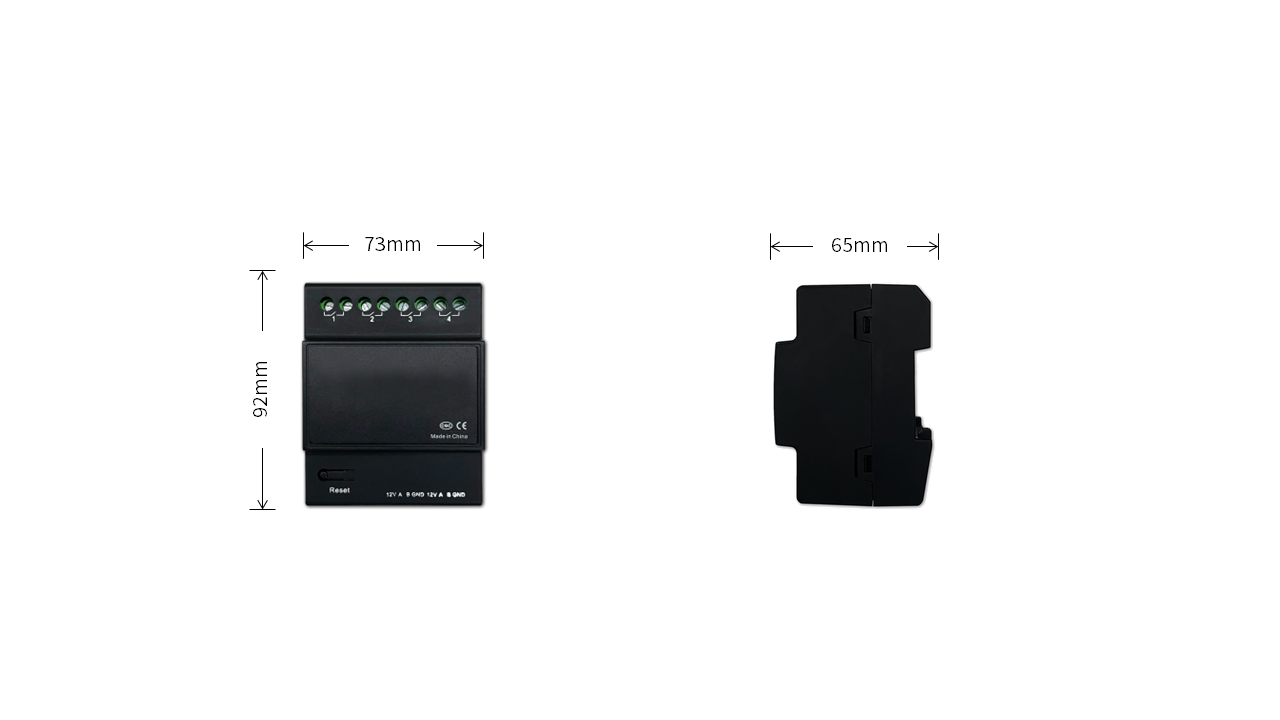

产品尺寸	73mm * 92mm * 65mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

3. 指示灯说明

LED指示灯颜色	指示灯亮起说明
蓝灯	继电器工作状态指示灯
set键	配网触发按钮

4. 功能特点

• 负载控制

  支持灯光、排风扇、换气扇等负载通断控制。

• 窗帘控制

  支持窗帘电机控制开、关、停；支持有线窗帘电机控制。

• 清理/勿扰门显独立物模型控制

• 多元化交互终端

  支持手机APP、客控SASS管理控制，支持AI音箱语音控制。

5. 硬件安装

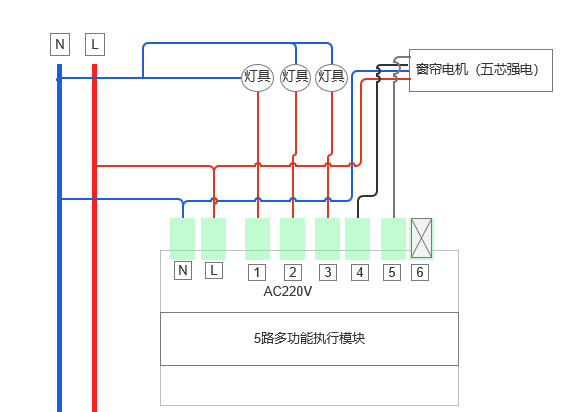

5.1. 接线示意图

注：窗帘电机接线需布一根0.75*4的线从窗帘盒处至5路多功能执行模块处。

5.2. 安装步骤

• 按要求接好接线，卡在DIN35导轨上即可。

5.3. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015
• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003
• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；
• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关

5.4. 注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
