C1全面屏水机/氟机温控器面板

#

1. 产品简介

此款温控器面板适用于中央空调水冷系统水机，风机盘管过冷热水那种是水机；氟机、多联机和风管机无法直接使用。酒店客房控制VRV/VRF多联机时，可以通过增加此款温控器面板氟机版带485串口，同时增加红外探头学习，通过温控器MCU和红外交互实现对氟机空调的控制。

2. 产品参数

通讯协议	Ble mesh	工作电压	AC110V-250V/50HZ
感温元件	NTC热电敏	负载功率	AC 3A
工作温度	-20℃~+55℃	温控精度	±1℃
产品尺寸	86mm * 86mm * 30mm	温控范围	5~35℃
导电材质	锡磷青铜	外壳材质	PC阻燃+ABS

3. 功能说明

功能	功能说明
LED显示屏	模式、温度、风速LED显示；双温度显示：设定温度、环境温度双显示；屏幕闪烁进入配网；
M 键	制冷/制热/送风模式调节键；配网触发键；红外对码模式选择键；
键	开关机功能键；
键	风速档位调节键；
键	温度升高调节键；红外码调节键；
键	温度降低调节键；红外码调节键；

4. 功能特点

• 空调调节控制

  支持温度、风速、模式等控制调节；

• 场景联动

  支持本地化场景和远端自动化场景执行；

• 交互终端

  支持手机APP、客控SASS远程管理控制、支持AI语音音箱控制。

5. 硬件安装

5.1. 接线示意图

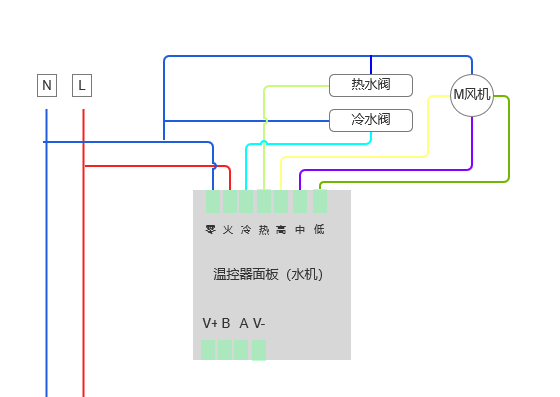

水机系统接线示意图

接口端子	接线
N	AC 220V零线
L	AC 220V火线
冷	冷水阀
热	热水阀
低/中/高	风机档位线

XXX酒店对VRV/VRF多联机氟机空调控制 需选用带485接口的温控器面板，增设红外探头。红外探头布线：两芯屏蔽线，从空调内机出风口出布置温控器面板处，温控器面板此时只需接L、N接口，两芯线分别接485A、B端子。

5.2. 装配示意图

5.3. 安装步骤

• 取下主控板，用两颗螺丝(M430)，如遇底盒预埋较深，需要使用加长螺丝（M450/60mm）将本产品主体固定在墙面暗盒内。注：主体安装在暗盒内的方法与普通墙面开关的安装方法相同，注意用力扭矩。
• 卡上主控板，安装完成。 注意装主控板时注意用力，避免用力过度损坏LED屏。

5.4. 安装技术要求

• 温控器应设在便于操作的墙上，其安装高度与客房内开关面板水平面，安装高度符合室内设计标准，建议1.3m-1.5m；

• 温控器面板的最大负载应符合产品说明书的要求；

• 氟机温控器面板加红外时，红外探头位置应对准氟机空调接收面板；

• 符合GB/T14536.1家用和类似用途电动控制器第一部分：通用要求；

• 符合GB/T14536.10家用和类似用途电动控制器温度敏感控制器特殊要求；

5.5. 注意事项

• 请勿超过温控器面板额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
