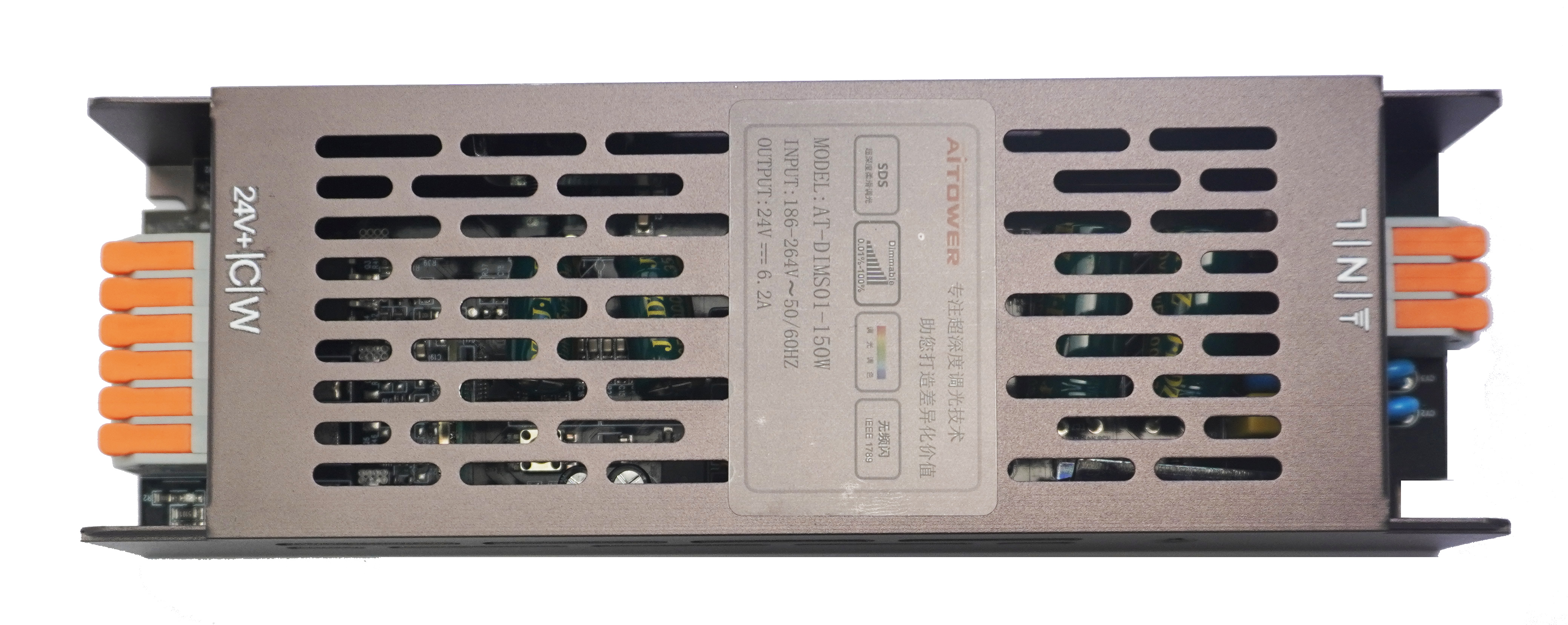

S1系列LED智能调光驱动150W

1. 产品简介

该产品为双通道，恒压150W， LED智能调光驱动器，本款驱动器适合连接输出恒流的 LED 灯具（如筒射灯和导轨灯等）。本款产品特点：调光深度支持万分级调光；0-100 全程无频闪，最低亮度高频豁免级别；色温调节范围:2700～6500k，使用寿命长，调光曲线柔和，200 阶以上调光区间， 调光连续渐变无阶梯感，低亮度调节舒适视觉适应。

2. 产品参数

	规格	参数
输入	输入频率	47～63Hz
	电压(VAC)	AC200-240V
	待机功耗(W)	<0.5
	调光信号	PWM
	信号频率(Hz)	500
	信号幅值(v)	3.3
输出	电压（V）	24VDC
	电压（V)	24V±1V
	最大功率(W)	120W
	电流（A）	6.2 max
	调光范围（%）	0.1-100%
	启动时间（s）	1s max
	纹波电流（mA)	5%Max
	频闪	符合高频豁免级别
	接口通道	双通道共阳
功能	调光方式	无线
保护	开路保护 过功率保护 短路保护	可自恢复
		可自恢复
		可自恢复
环境	工作温度范围(℃)	0－50℃
	Tcase(℃)	75℃
	工作湿度范围(%）	20%－90%RH
	存储温度、湿度	-25－85/20%－95%
其他	MTBF	30kh,25℃MIL-HDBK-217F(25℃)

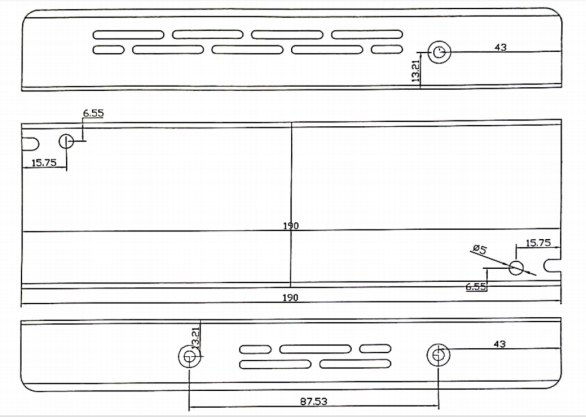

	尺寸(mm)	190 * 59.8 * 29.8
	重量(g)	247g

3. 功能特点

• 调光方式：CW无线协议；

• 调光深度范围：0.01%～100%；

• 软启动软熄灭，软调光渐变功能；缓启动和调光渐变时间可设定；

• 支持APP控制、场景联动、智能语音音箱控制、调光面板绑定调光等多元化交互。

4. 硬件安装

4.1. 接线示意图

4.2. 安装步骤

待补充

5. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
