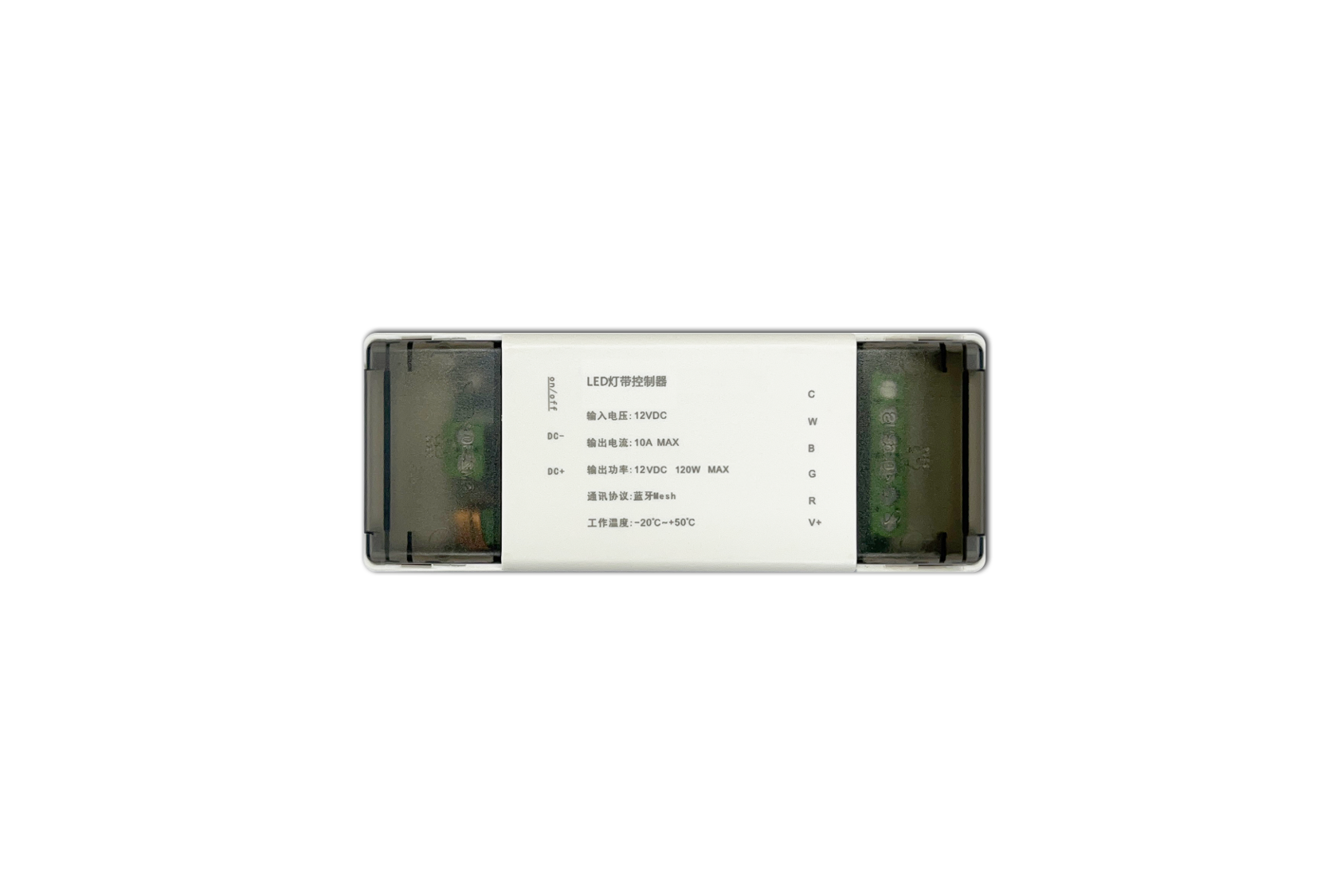

#1. 产品简介

该款产品为智能低压LED灯带控制器，通讯协议蓝牙Mesh协议，根据应用场景可自由实现色温、色彩、亮度等自由调节；本产品一大特色功能为：“呼吸灯”场景，可自由搭配最多8钟颜色的色彩渐变和“呼吸功能”，更适合营造氛围；支持手机APP控制、语音控制、场景联动等多元化交互方式。

#2. 产品参数

通讯协议	BLE Mesh	输入电压	DC12V
输出电流	10A MAX	输出功率	120W MAX
工作温度	-20℃~+50℃	负载	120W MAX

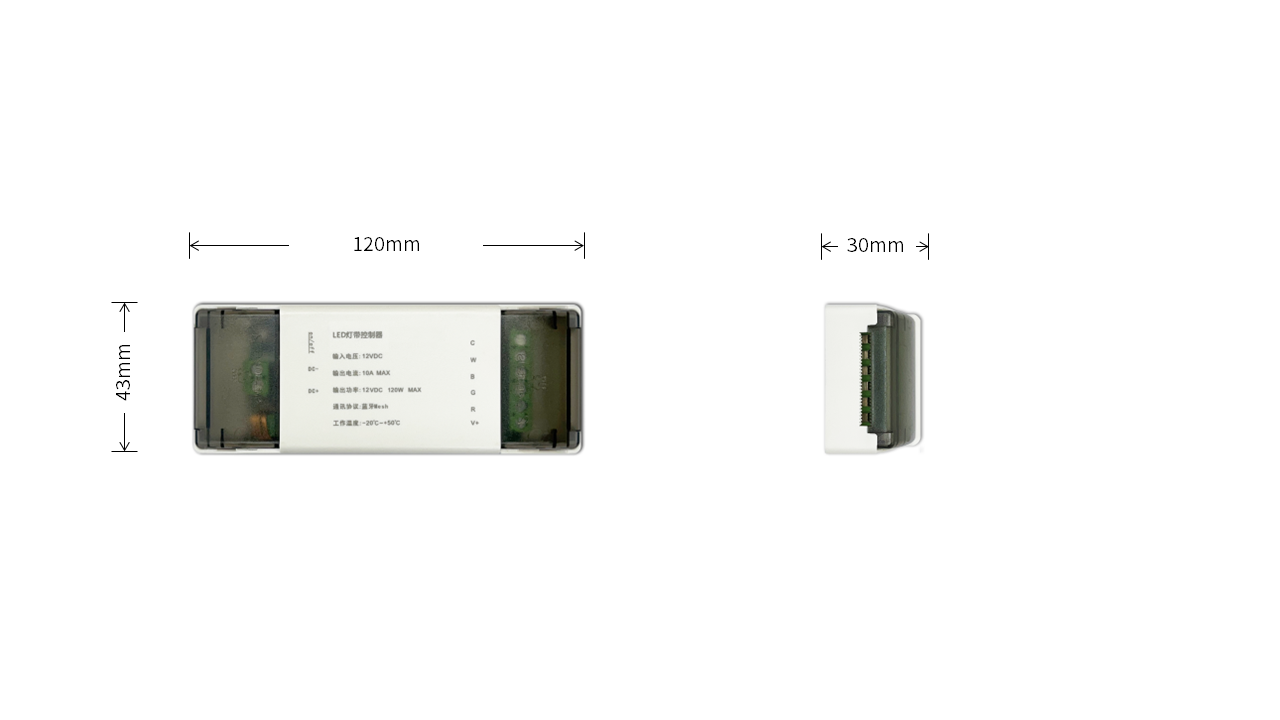

产品尺寸	120mm * 43mm * 30mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

#3. 按钮说明

按钮	功能说明
通断按钮	电源通断ON/OFF、配网按键

#4. 功能特点

• 调光：支持亮度调节；
• 双色温调节：冷光/暖光自由切换控制；
• 调色：根据场景应用，客户可自由选择颜色调节，亮度调节、色温调节；
• 呼吸灯功能：最多可支持8种颜色自定义，循环呼吸功能，达到氛围营造；
• 淡入淡出-灯光缓起缓灭功能，支持缓起缓灭功能是否启用设置和时间设置；
• 多元化交互终端：支持手机APP、场景联动控制、客控SASS管理控制，支持AI音箱语音控制；

#5. 硬件安装

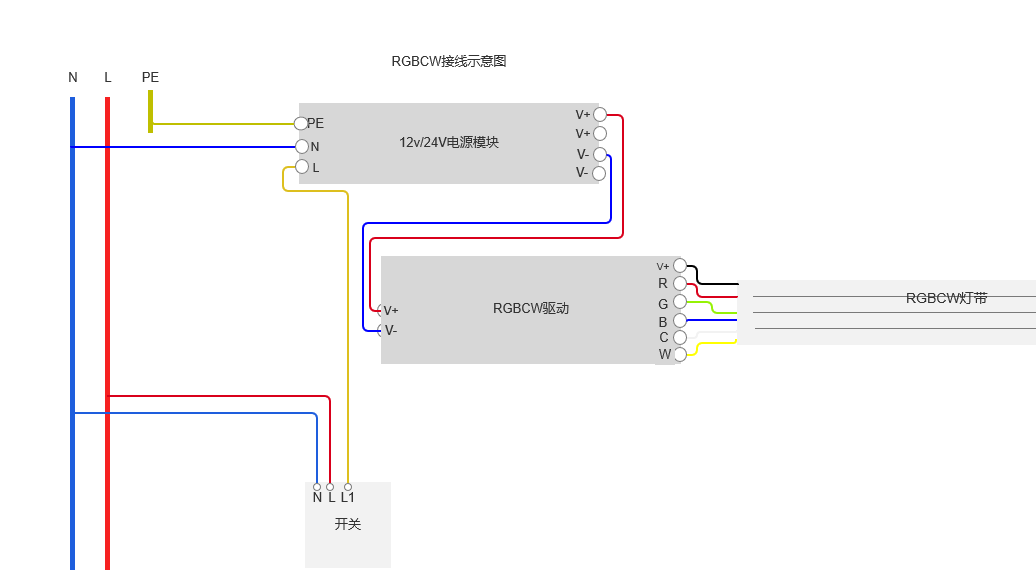

#5.1. 接线示意图

接口端子	接线说明	备注
DC+	DC12v+/24v	12V/ 24V电源模块正极
DC-	DC12v-/24v	12V/24V电源模块负极
V+	LED灯带电源+
C	LED灯带C
W	LED灯带W
R	LED灯带R
G	LED灯带G
B	LED灯带B

注：场景面板功能时，不接负载，仅需接L、N接口即可。

#5.2. 安装步骤

• 连接适配电源模块供电；
• 驱动按照接线线序接上LED灯带即可。

#5.3. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015

• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关

#5.4. 安装注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

#6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。

#7. 联系我们
