E1系列智能开关

1. 产品简介

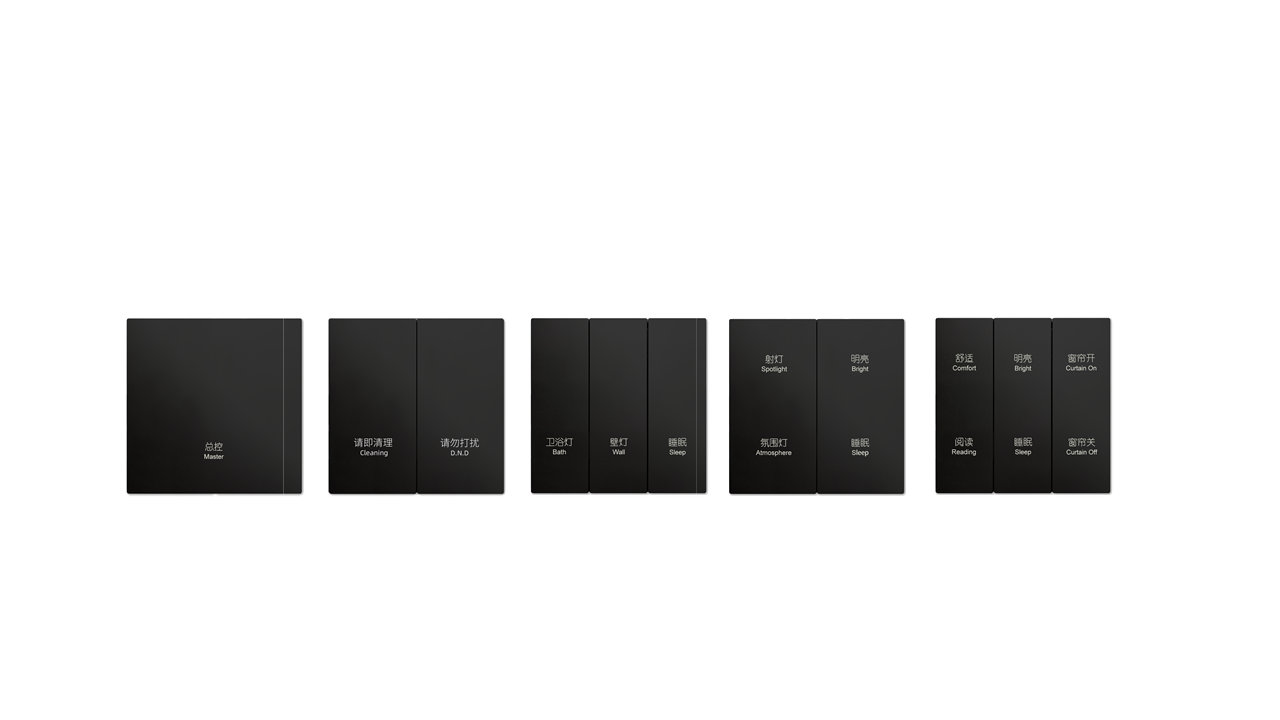

多功能智能开关面板目前有1键、2键、3键、4键、6键这五款，标准的国标86盒预埋安装；该系列面板区别与其他面板单功能来讲，每一款面板是集负载控制、窗帘控制、场景控制为一体的多功能复合开关。根据客户项目需求，每个按键功能可单独设置相应功能，该系列面板功能有两大特色：

• 按键和继电器分离功能：面板按键与回路分离设计，每个回路都可以接入负载，每个按键可以任意设置成灯光、场景、窗帘控制等任何功能。施工简单，配置灵活，施工成本和设备成本都可下降；
• 面板按键禁用/解禁功能：根据不同场景应用和酒店客房权限管理要求：只有前台发卡器发卡，用卡取电，才能拥有对客房面板按键本地控制的权限，同时不影响管理人员通过客控SAAS管理和远程控制。

2. 产品参数

通讯协议	Ble mesh	工作电压	AC110V-250V/50HZ
额定电流	16A	额定负载	≤3500W
工作温度	-20℃~+55℃	负载	阻性负载≤500W/路

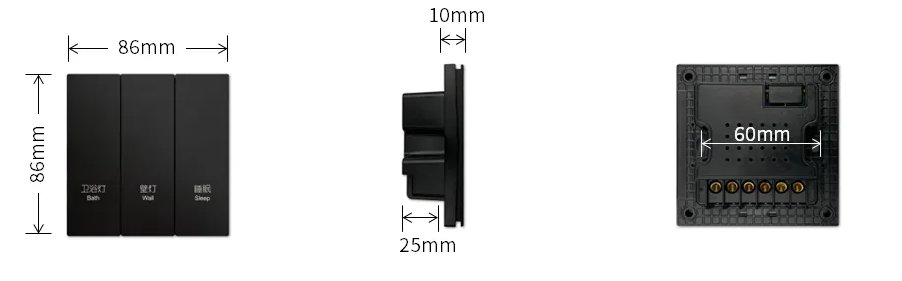

产品尺寸	86mm * 86mm * 30mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

3. 指示灯说明

LED指示灯颜色	指示灯亮起说明
橙光	待机状态
白光	工作状态
指示灯，面板无任何操作，默认亮起30秒后自动熄灭。

4. 功能特点

• 负载控制

  支持灯光、排风扇、换气扇等负载通断控制。

• 场景控制

  任意键支持单场景设置、一键双场景设置。

• 窗帘控制

  支持窗帘电机控制开、关、停；支持有线窗帘电机控制，无线窗帘电机控制。

• 按键禁用/解禁功能

  可按需实现面板本地控制功能在授权下才能控制。

• 支持按键和继电器分离功能

  一个设备可分成两个设备使用，场景功能和继电器控制在面板上共同实现。

• 清理/勿扰门显独立物模型控制

• 多元化交互终端

  支持手机APP、客控SASS管理控制，支持AI音箱语音控制。

5. 硬件安装

5.1. 接线示意图

接口端子	1键	2键	3键	4键	6键
L	AC 220V火线进
N	AC 220V零线进
L1	1路负载	第1路负载	第1路负载	第1路负载	第1路负载
L2	\	第2路负载	第2路负载	第2路负载	第2路负载
L3	\	\	第3路负载	第3路负载	第3路负载
L4	\	\	\	第4路负载	第4路负载

注：场景面板功能时，不接负载，仅需接L、N接口即可。

5.2. 装配示意图

5.3. 安装步骤

• 取下装饰盖，用两颗螺丝(M430)，如遇底盒预埋较深，需要使用加长螺丝（M450/60mm）将本产品主体固定在墙面暗盒内。注：主体安装在暗盒内的方法与普通墙面开关的安装方法相同。
• 卡上装饰盖，安装完成。

5.4. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015

• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003

• 开关安装应符合下列规定：

  1). 照明开关安装高度应符合设计要求；

  2). 开关安装位置应便于操作，开关边缘距门框边缘的距离宜为15cm~20cm；

  3). 连体框安装时，注意面板间间隙预留，以防盖板卡上产生挤压情况；

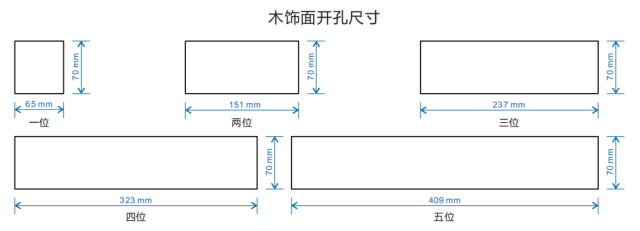

  4).木饰板安装时注意开孔尺寸，如遇不明确请咨询厂家客服人员。

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关。

5.5. 注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。

7. 联系我们

本文档最终解释权归上海庆科信息技术有限公司所有

公司网站：www.mxchip.com

客服电话：400-6055-820
