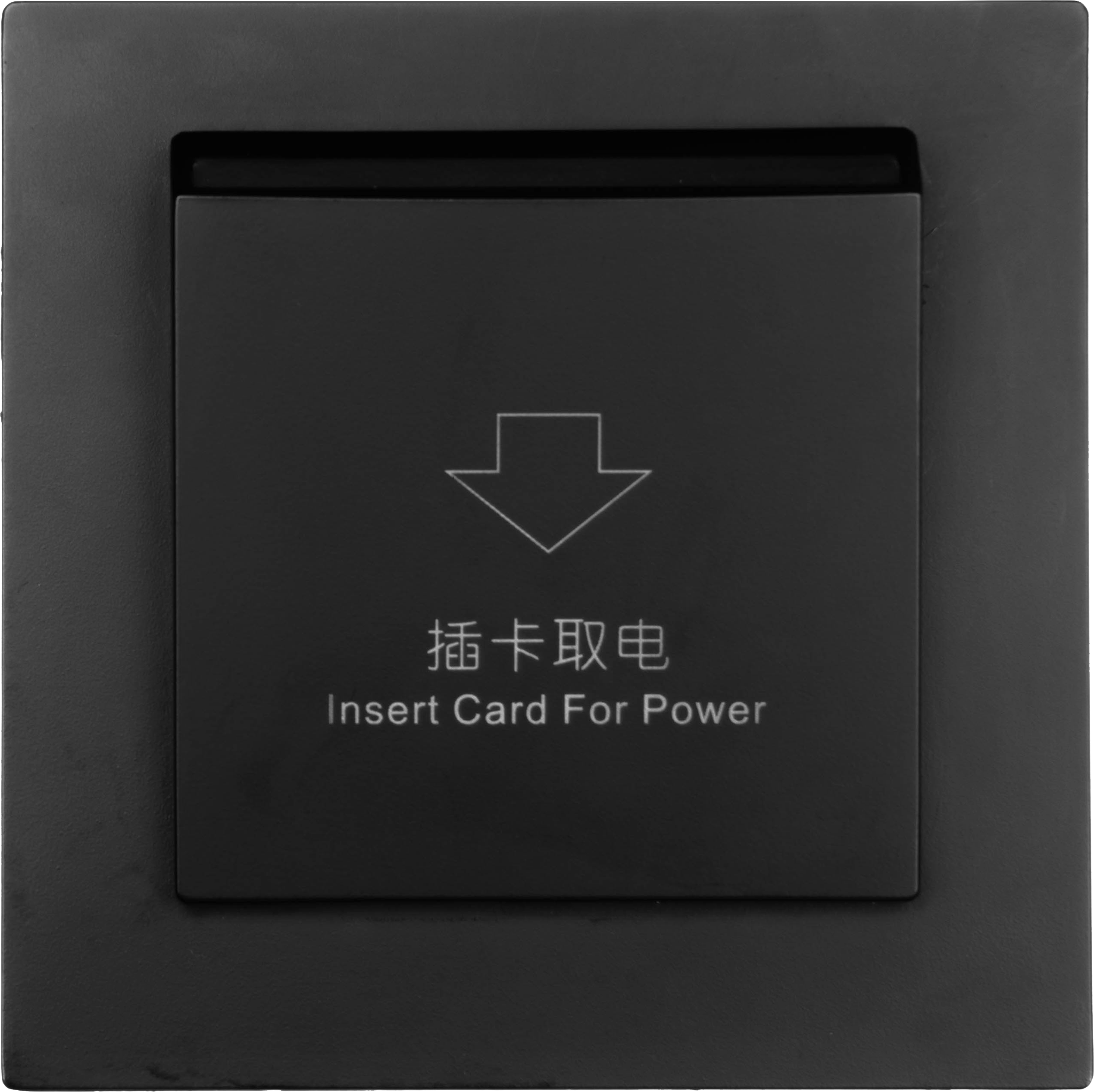

E1智能插卡取电

1. 产品简介

该系列插卡取电开关适用13.56MHz高频感应卡，取电卡主要由三部分组成高低压转换部分（强弱电转换）、读卡器卡部分含弱电模组通讯和继电器输出部分。

该设备有两款规格，一款为常规版本，另一款增设了I/O口用于有线门磁接入实现开门状态判断和设备联动；该类设备自带8-15秒断电延时，并可通过APP和施工SAAS进行配置断电延时时长。同时通过插卡、拔卡状态变化实现不同场景执行。

该设备采用Ble mesh协议通讯，与其他mesh网络设备实现本地化和云端互联互通。

2. 产品参数

通讯协议	Ble mesh	工作电压	AC110V-250V/50HZ
额定电流	30A、40A	额定负载	≤6600W、≤8800W
工作温度	-20℃~+55℃	接线	L、 N、 L1一路输出

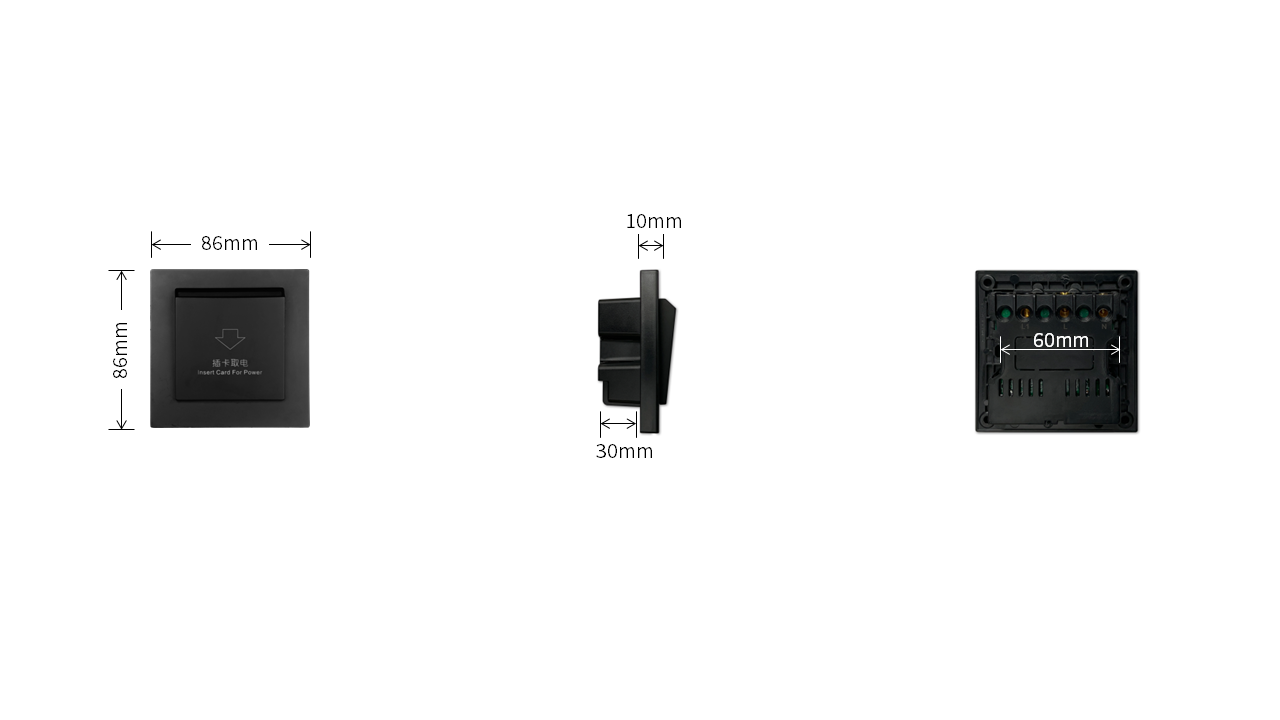

产品尺寸	86mm * 86mm * 35mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

3. 指示灯说明

LED指示灯颜色	指示灯亮起说明
蓝色	亮起，设备通电正常工作
	闪烁，进入配网状态
SET键	长按5秒配网
指示灯：设备通电后保持常亮状态。

4. 功能特点

• 电源管理

  客房电源管理，高频插卡取电。

• 场景联动

  通过APP或者施工SAAS配置实现插卡、拔卡联动客房设备执行，开启“迎宾”模式、“欢送”模式。

• 断电延时

  拔卡延时断电设置，根据客户需求可自主设置拔卡断电时长。

• 客房开关设备权限管理

  通过前台发卡机发出卡才能启用客房内开关面板按键功能。

• 增设门磁I/O口

  可配套有线低压门磁联动场景执行。

• 多元化交互终端

  支持手机APP、客控SAAS集中管理和远程控制。

5. 硬件安装

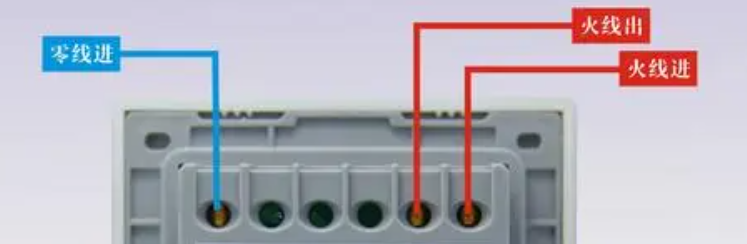

5.1. 接线示意图

接口端子	接线
L	AC220V火线进
N	AC220V零线进
L1	火线出

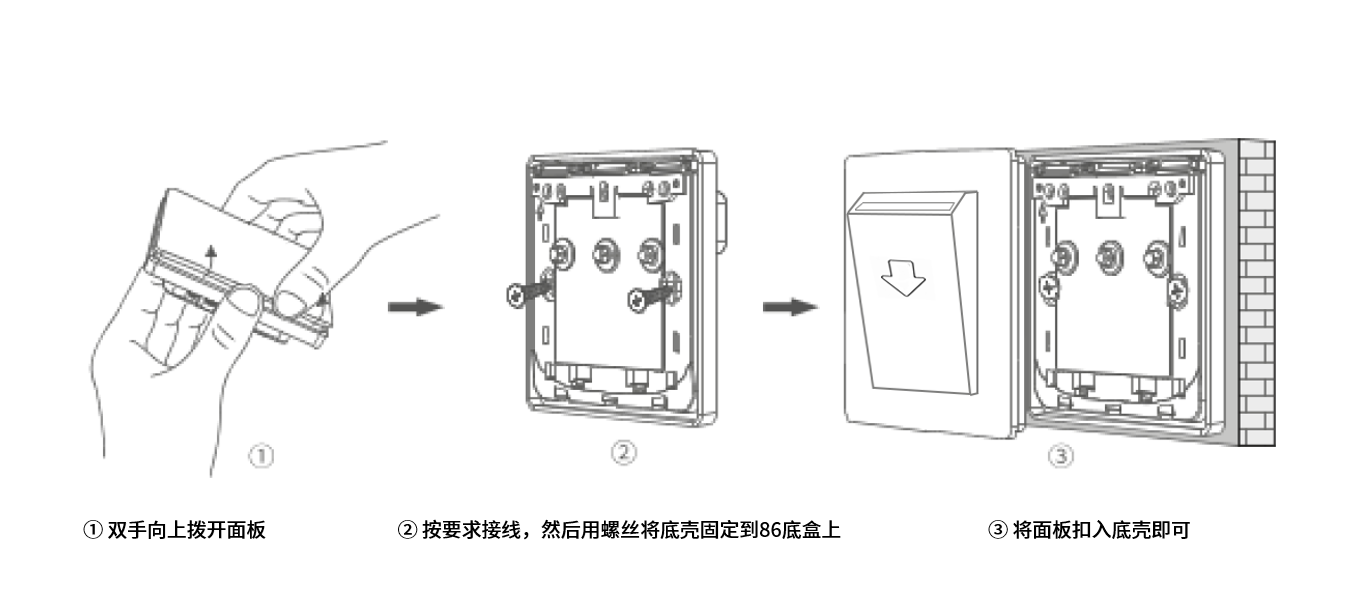

5.2. 装配示意图

5.3. 安装步骤

• 取下装饰盖，用两颗螺丝(M430)，如遇底盒预埋较深，需要使用加长螺丝（M450/60mm）将本产品主体固定在墙面暗盒内。注：主体安装在暗盒内的方法与普通墙面开关的安装方法相同，在安装装饰盖前请先确保设备配网完成。
• 卡上装饰盖，安装完成。

5.4. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015

• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003

• 开关安装应符合下列规定：

  1). 照明开关安装高度应符合设计要求；

  2). 开关安装位置应便于操作，开关边缘距门框边缘的距离宜为0.15m～0.20m；

  3). 相同型号并列安装高度宜一致，并列安装的拉线开关的相邻间距不宜小于20mm。

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关。

5.5. 安装注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
