# E3智能卷帘电机
#1. 产品简介
本产品是一款智能卷帘电机，采用无线协议通信，支持多种控制方式和接口，可快速匹配智能家居系统，噪音小、功能全、超高性能及稳定性，安装调试方便，可广泛应用于斑马帘、罗马帘、香格里拉帘、电动卷帘、蜂巢帘和日夜帘等系统，非常适合用于家装系统和工程项目。
#2. 产品参数
通信协议 | BLE Mesh | 额定电压 | 100~240V |
额定扭矩 | 2.0 Nm | 裸机重量 | 394.3g |
额定转速 | 20rpm | 工作温度 | -20℃-60℃ |
遥控频率 | 433MHz | 运行噪音 | ≤30db |
外管直径 | 25mm | 防护等级 | IP20 |
运行噪音 | ≤30db | 电机总长 | 455mm |
理论负载 | 8KG | 成品重量 | 507.8g |
额定电流 | 2A |
#3. 功能特点
- 采用无线协议实现卷帘控制功能；
- RF内置遥控功能，外置标准天线，直线距离＞50米；
- 采用独特电子限位技术，形成精准无位移；
- 支持电动和联动两种工作模式，可方便的模式切换；
- 支持快速便捷的换向功能；
- 支持中间限位功能，可一键自动运行到中间限位点，简单实用；
- 采用一线品牌主控芯片，工作稳定可靠，一致性好；
- 采用AC-DC隔离电源供电，抗干扰能力强，电路工作稳定；
- 工业级标准设计，抗浪涌能力强，使用寿命长；
- 支持APP控制、场景联动、智能语音音箱控制等多元化交互。
#4. 硬件安装
#4.1. 接线示意图
安装步骤
1.准备好管状电机配件：安装支架、固管、尾塞.....
2.选好布帘方向朝向，将电机装入固管中，注意的是电机有线的朝固管一端外；
3.尾塞置入固管另一端；
- 外罩卡口对准固管尾塞/电机传动轴卡口；
5.外罩装好，固定在固管上，完成卷帘电机安装。
#4.2. 安装注意事项
- 接线前须切断主电源，确保操作安全
- 电机与地面之间保持 1.5m 以上距离
- 不要去掉天线绝缘帽或剪断外引天线，以防漏电或影响遥控灵敏度
- 天线请勿接触或靠近金属物体，否则会影响接收距离，离金属物 0.3m 以上距离
- 避免静电干扰，静电会损坏部分电子元器件
- 安装完后，确保电缆载体不受纵力影响
- 注意防水，室内使用，请勿将接收器安装与户外裸露环境使用
- 禁止重物敲打、撞击电机或输出轴
#5. 按键
#5.1. 电机按键
【设置键】
1. 遥控器对码：点按Set键，松手，30S内按遥控器后盖左P1键；
2. 换向：长按3S电机Set键，电机抖动一下，松手；
3. 删除遥控器：长按6S电机设置键；
4. 恢复出厂设置：长按9S电机设置键，清除遥控器、配网、行程。
#6. 使用操作说明
#6.1. 遥控器配对
- 上电学码： 强电电机上电后，上下抖动一次，滴一声，短按遥控器P1键，滴一声，电机上下抖动一次，遥控器学码成功。
- 唤醒学码： 强电/锂电池电机，短按电机SET键，电机滴一声，上下抖动一次，短按遥控器P1键，电机滴一声，上下抖动一次，遥控器学码成功
注：最多可以学习5个遥控器，超过则从第一个开始覆盖；学码状态下，超过30秒没有相应操作，自动退出。
#6.2. 行程设置
- 遥控器设置
A. 设置上限位
a.短按P1（滴一声）+短按上行键（滴一声）+短按P1（滴滴2声+上下抖动一次），进入上限位设置 模式；
b.控制电机运行并停在理想位置，在长按遥控器停止键3S（滴滴2声+上下抖动一次）提示上限位设置成功。
B. 设置下限位
a.短按P1（滴一声）+短按下行键（滴一声）+短按P1（滴滴2声+上下抖动一次），进入下限位设置模式；
b.控制电机运行并停在理想位置，在长按遥控器停止键3S（滴滴2声+上下抖动一次）提示下限位设置成功。
注：设置限位后，再次进行设置限位操作，新限位会覆盖原限位；
超过30秒没有相应操作，自动退出设置状态。
- APP设置
A.设备的配网
a.首次通电自动入网；
b,长按电机控制盒“set”按键5S+，指示灯闪烁松手即可；
B.设置上限位
点击新添加的窗帘设备，首次添加会提示行程异常，点击“确认”，点击“行程设置”

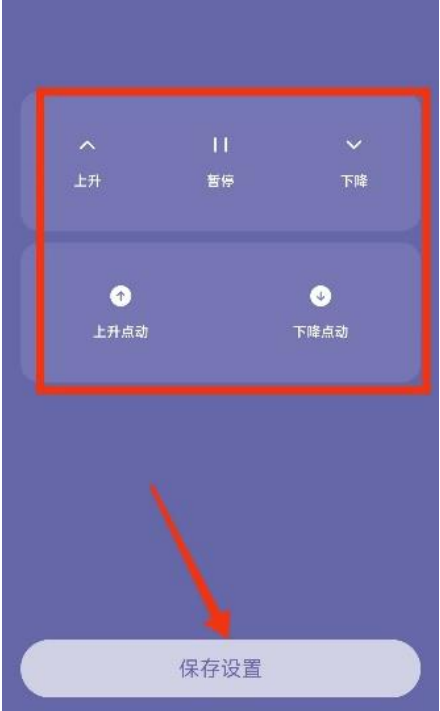

进入设置页面：选择“上行程点”，进入电机运行操作界面，目测观察最佳“上行程点”后，点击“保存设置”，即完成上限位设置操作；
C.设置下限位
操作同“上行程点”设置；
****必须完成“上、下行程点设置”，APP才能正常控制电机在行程内运行；如未设置上下行程点，误操作容易导致布帘卡死、更严重会导致电机卡死烧毁。
#7. 设备配网
详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
#8. 联系我们
本文档最终解释权归上海庆科信息技术有限公司所有
公司网站：www.mxchip.com
客服电话：400-6055-820
