S1人体存在传感器二代

1. 产品简介

该产品为一款人体存在传感器，通过蓝牙无线通信协议，采用人体探测技术，实现移动、微动及存在的探测。

产品主要应用于酒店客房或智能家居场所的场景联动控制。

2. 产品参数

通信协议	BLE Mesh	移动感应半径	1-5.5m
输入电压	AC 90-260V，50/60Hz	存在感应半径	0.5-4m
工作电流	AC220V，20mA	挂高高度	＜4m
待机功率	≤0.8W@220V	延时时间	2-3600s
产品尺寸	50mm * 50mm * 25mm	光照度值	0-12000lux
发射频率	24-24.25GHz	工作温度	-30℃~+60℃
3dB波束角	79.8°（xz平面）72.7°（yz平面）	储存温度	-35℃~+85℃

产品尺寸：

3. 功能特点

• 小尺寸，支持内嵌式独立安装；

• 采用人体探测技术，支持移动、微动和存在探测；

• 支持场景控制，实现客房内设备联动；

• 采用24GHz强抗干扰天线，可有效抵抗wifi、蓝牙等各种无线信号干扰；

• 超低待机功耗，可支持左右分区探测。

4. 硬件安装

4.1. 指示灯状态

1. 上电初始化：LED指示灯常亮5s，初始化后LED指示灯灭，传感器进入无人状态。
2. 指示灯持续快闪：设备处于配网模式，持续3分钟，入网成功指示灯长亮5s。
3. 工作模式：传感器从无人进入有人，LED指示灯慢闪一次。
4. 设置参数：设置成功指示灯快闪2次

注：当5秒内多次触发运动，指示灯只闪一次

4.2. 引脚与按键说明

按键操作说明：

• 1. 配网：长按3秒按键，指示灯快闪进入配网模式，配网成功指示灯常亮5秒，配网失败则常灭5秒。指示灯闪烁时长为3分钟，期间APP未执行入网操作，则时间结束后设备恢复正常工作。
• 2. 参数恢复出厂默认值：长按按键7秒，指示灯常亮即可松手，参数恢复出厂默认值：延时30秒，感应范围第7档，照度差值10lux，照度补偿系数1x。
• 3. 开孔为照度传感器位置，与按键做成一体化设计。

4.3. 接线示意图

4.4. 安装示意图

按顺序依次安装：

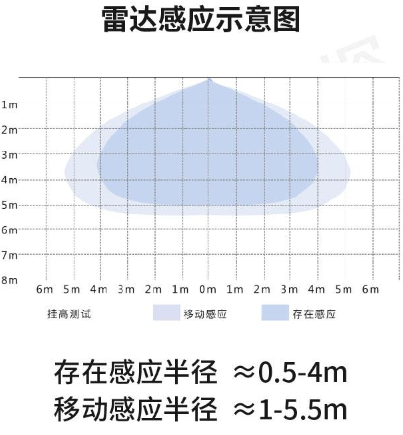

安装位置示意：

备注：

• 测试距离范围是以传感器挂高3m、室内安装环境测试，测试人员身高170cm，体重65-75kg，行走速度1m/s， 不同的场景安装可能会造成范围变化，以实际测试为准。
• 由于光敏器件的光谱特性，照度值统一在自然光条件下进行测试。

4.5. 安装注意事项

1. 产品安装时，应与排气扇、空调出风口保持50CM以上的距离，排气扇、空调出风口此类设备工作时，产生的震动会对传感器探测形成误触发。安装时也需要避开外界人或物活动时引起震动的区域。
2. 产品对较薄的木板、玻璃材质有一定穿透性，安装布点时应考虑这两个因素。同时避免传感器前方有大面积金属，以免导致误触发。
3. 传感器探测范围内，装饰面有大面积玻璃和光滑瓷砖时，电磁波反射会加强，建议根据空间大小适当调小感应范围。
4. 多个传感器在同一场地应用时，推荐产品安装间距大于2.5 m，安装距离过近可能引发个别传感器周期误报。
5. 传感器发射的电磁波在实际应用环境中，障碍物的反射率不同，带来的感应范围也不同，这属于正常现象，比如在走廊和宽阔的房间，感应距离会有些许差别。

5. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。

6. 联系我们

本文档最终解释权归上海庆科信息技术有限公司所有

公司网站：www.mxchip.com

客服电话：400-6055-820
