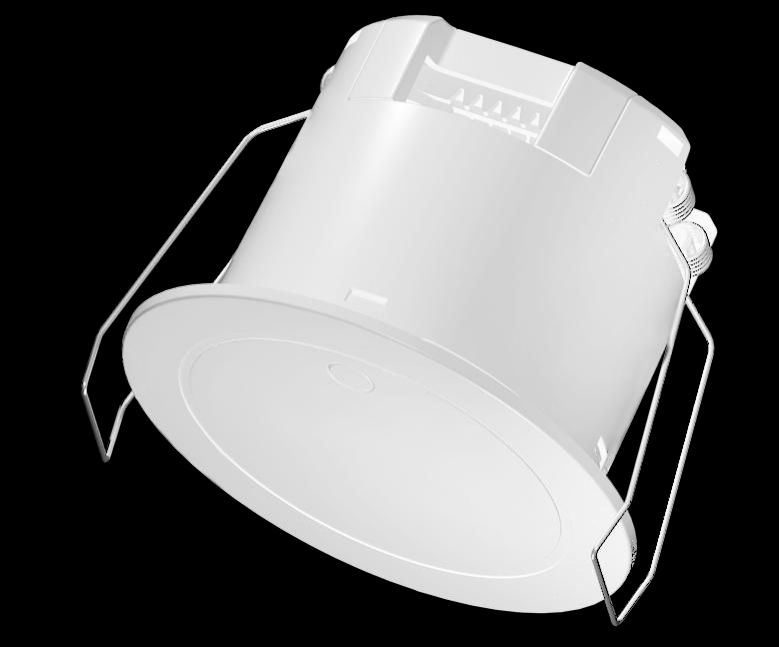

人体存在传感器24G

1. 产品简介

该款产品为24G微波雷达人体存在探测传感器，使用无线 蓝牙mesh通讯协议；该款人体存在传感器具备小尺寸、支持内嵌式独立安装、采用人体微波探测技术、支持移动、微动和存在探测等产品特点。

该款产品支持检测人体移动、微动、存在等信号，实现非睡眠状态下的人体存在探测。

2. 产品参数

通讯协议	Ble Mesh	工作电流	13mA max
发射功率	≤15dBm(MAX)	工作电压	90V AC~260V AC50/60Hz
光照度值	0-1200lux	发射频率	24-24.25GHz
延时时间	10-1800s（app可调/遥控器可调）	移动感应距离	1.5m-4m
工作温度	-30℃---+60℃	存在探测距离	1-3m
3db波束角	79.8°（XZ平面）72.7°（YZ平面）	存储温度	-35℃---+85℃

备注：

1. 测试距离范围是以传感器挂高3m、室内环境测试，测试人员身高170cm，体重65-75kg，行走速度1m/s（1秒2步），不同的场景安装可能会造成范围变化，以实际测试为准；
2. 由于光敏器件的光谱特性，阈值统一在自然光条件下进行测试。

3. 功能特点

• 支持检测人体移动、微动、存在等信号，实现非睡眠状态下的人体存在探测；
• 支持灵敏度和探测范围设置，满足各场景应用下防误报；
• 指示灯状态可单独设置，满足不同用户对光源感知需求，特定安装环境下防误解；
• 支持无人判定时长时间自定义设置；

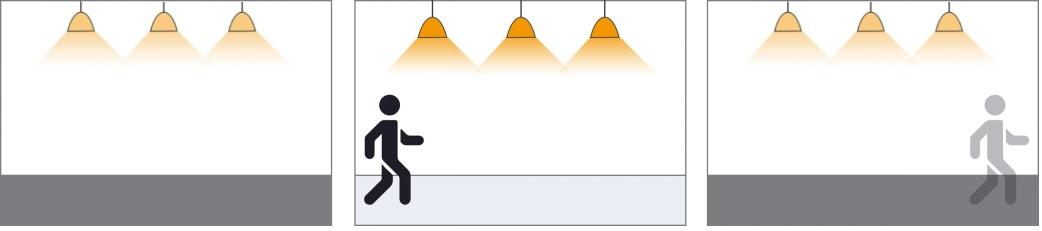

• 场景联动：支持光照等级联动、人体存在状态联动场景，实现基础的“人来灯亮、人走灯灭”外，可实现白天“人来可以不亮”，结合光照亮度决定是否开灯，自动化更智能。

备注：

1. 移动信号：人体在探测区域内行走状态或者四肢运动幅度比较大的信号；
2. 微动信号：人体在探测区域内处于站立或端坐状态，双手或肩膀产生轻微晃动的微小幅度动作信号；
3. 存在信号：人体处于站立或端坐状态，检测到人体呼吸生命体征引起（腹腔、胸腔扩张行为动作）。

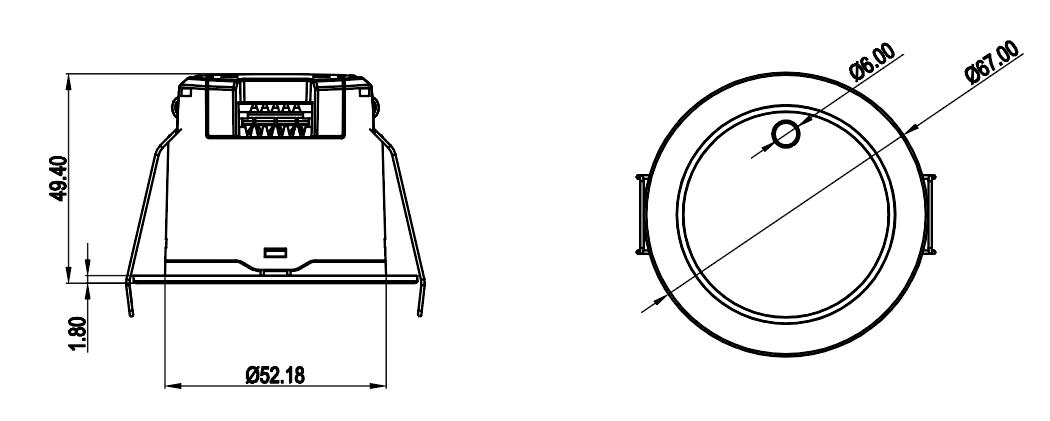

4. 硬件安装

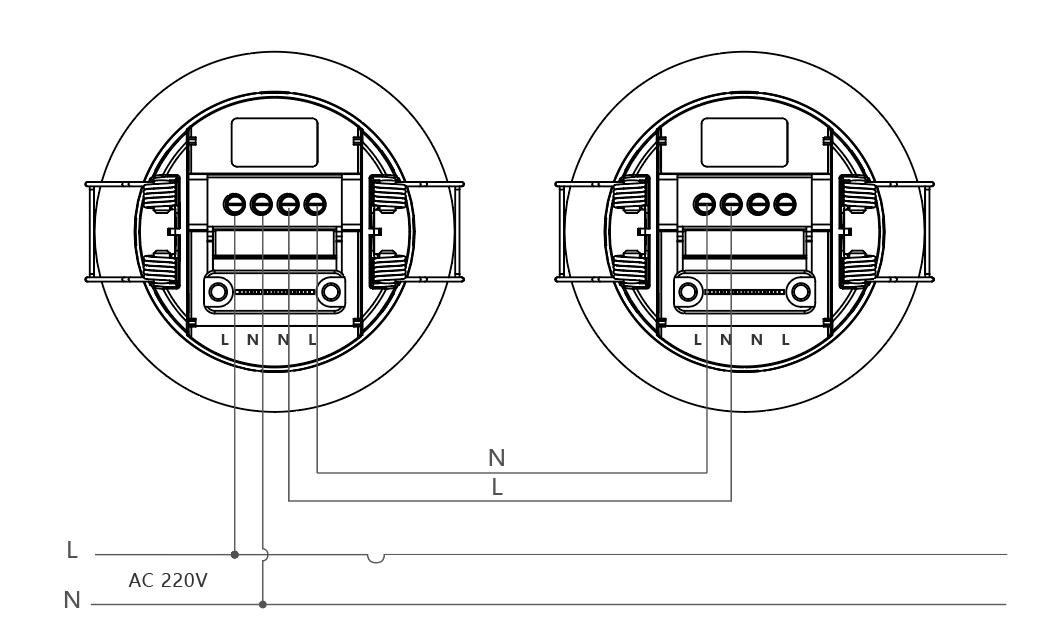

4.1. 接线示意图

接线及按键说明：

引脚	说明
L	火线输入/输出，输出并联至下个供电设备
N	零线
N
L	火线输入/输出，输出并联至下个供电设备

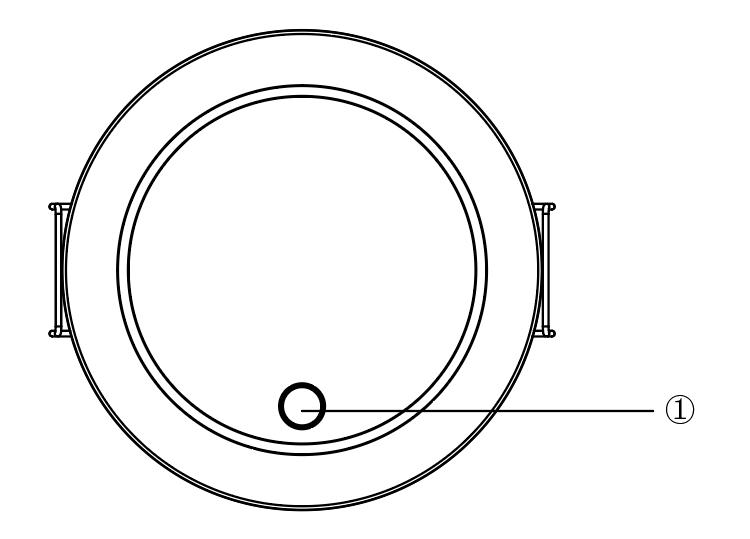

按键1	入网与复位，光照开孔一体按键

按键操作说明：

1. 配网：长按3s按键，指示灯快闪进入配网模式，配网成功指示灯常亮5s，配网失败则常灭5s。指示灯闪烁时长为3分钟，期间APP未执行入网操作，则时间结束后设备恢复正常工作。
2. 参数恢复出厂默认值：长按按键7s，指示灯常亮即可松手，参数恢复出厂默认值：延时30s，感应范围100%，照度差值10lux，照度补偿系数1x。
3. 开孔为照度传感器位置，与按键做成一体化设计。

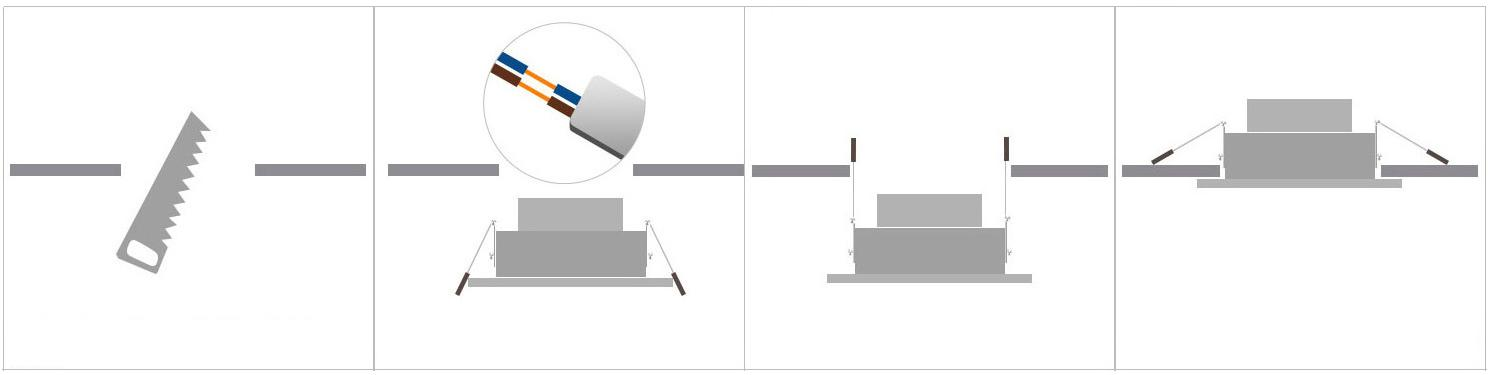

4.2. 安装示意图

1. 用55mm的开孔器在天花板上预开直径55mm的孔位；
2. 连接预留导线与传感器连接端，由电工师傅安装操作；
3. 将产品两端弹簧卡扣垂直，装入孔中；
4. 放入产品两侧的弹簧扣，即可打开电源使用。

4.3. 安装注意事项

1. 产品安装时，应与排气扇与空调出风口保持50CM以上的距离，排气扇，空调出风口此类设备工作时产生的震动会对传感器探测形成误触发，长时间无法进入无人。安装时也需要避开外界人或物活动时引起震动的区域。
2. 产品对较薄的木板、玻璃材质的有一定的穿透性，安装布点时应考虑这两个因素。同时避免传感器前方有大面积金属，金属会反射微波，有可能会导致传感器自激；
3. 传感器探测范围内，装饰面有大面积玻璃和光滑的瓷砖时，电磁波反射会加强，应当根据空间大小适当调小感应范围；
4. 多个传感器在同一场地应用时，推荐产品安装间距大于2.5m。安装距离过近可能会引发个别周期误报；
5. 微波传感器发射的电磁波在实际应用环境中，障碍物的反射率不同会带来感应范围的不同，属于正常现象；比如在走廊和宽阔的房间，感应距离会有些许差别；
6. 产品的规格，参数可能会在未预先通知前提下升级版本。
7. Tips：为了提升传感器探测准确度和降低干扰；创建场景联动尽量使用本地自动化执行固定场景；另外参数设置项：该款产品在既定客房空间内，建议灵敏度设置“低”、探测范围“25%”、无人上报：设置时长30S以内；其他通过网关自动化实现更灵活的场景（网关自动化受局域网网络影响，会有延时执行或者不执行的情况出现）。

注意：安装或卸下前必须关闭电源

5. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。

6. 联系我们

本文档最终解释权归上海庆科信息技术有限公司所有
