# 小度4寸中控屏

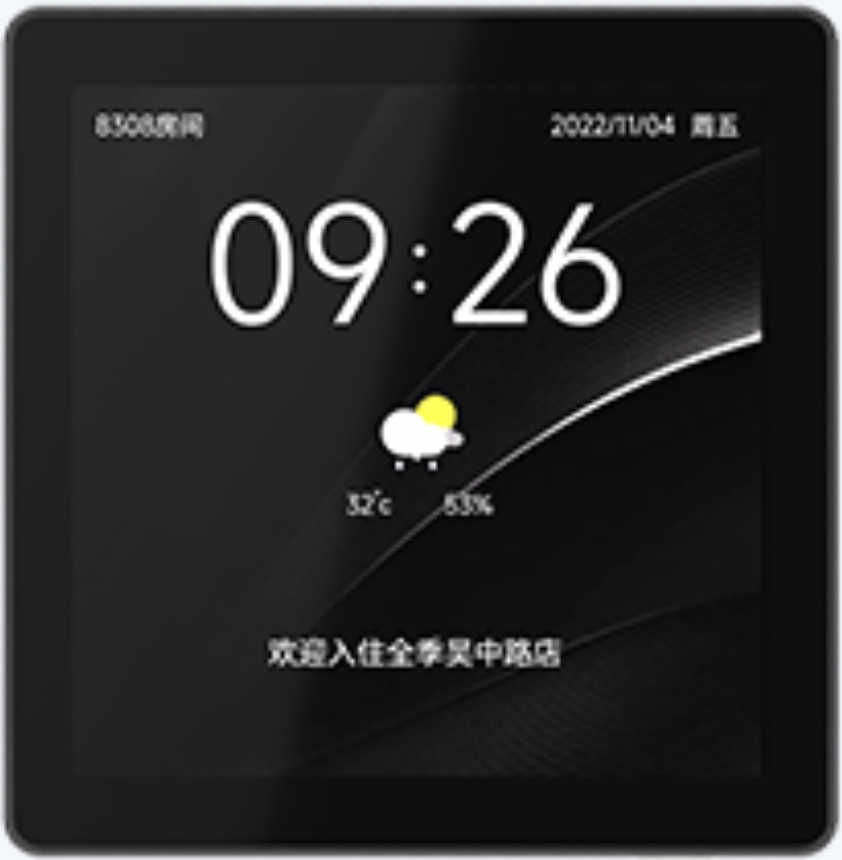

#1. 产品简介
该产品是一款AI酒店超级全能选手，可作为智能开关面板、智能空调面板、智能场景面板、智能电话机等多种控制终端，支持Wi-Fi、蓝牙Mesh、蓝牙、红外4大无线，设备轻松连接，告别遥控器，支持调节空调温度、风速等，无需下床即可操作，可联动客房多种智能设备打造丰富的智能场景，定制个性化的旅居体验。可通过语音“小度小度，打电话给前台”，通过中控屏即可实现酒店专属通话，为酒店降本。提供专属酒店品牌知识库，覆盖8大客房服务，提升酒店服务效率。
#2. 产品参数
产品名称 | 小度智能中控屏Air（酒店版） | 产品型号 | XD-SSB02-2201 |
屏幕尺寸 | 4英寸 | 分辨率 | 480*480 |
输入电压 | 零火线，AC220V，50Hz | 负载 | 3路，≤200W/路 |
负载类型 | LED灯，荧光灯，白炽灯 | 麦克风 | 2，线性阵列，远场拾音，智能降噪处理 |
扬声器 | 1 | 操作系统 | DuerOS |
通信协议 | Wi-Fi 2.4G、蓝牙Mesh、蓝牙、红外 | ||
交互方式 | 触屏、语音、手势、按键、App远程控制 | ||
工作温度 | -20℃~+55℃ | 工作湿度 | 10%-90%RH(非凝结) |
产品尺寸 | 80mm * 80mm * 50mm | 外壳材质 | ABS PC阻燃 |
执行标准 | GB16915.1，GB/T 16915.2 | 防护等级 | IP20 |

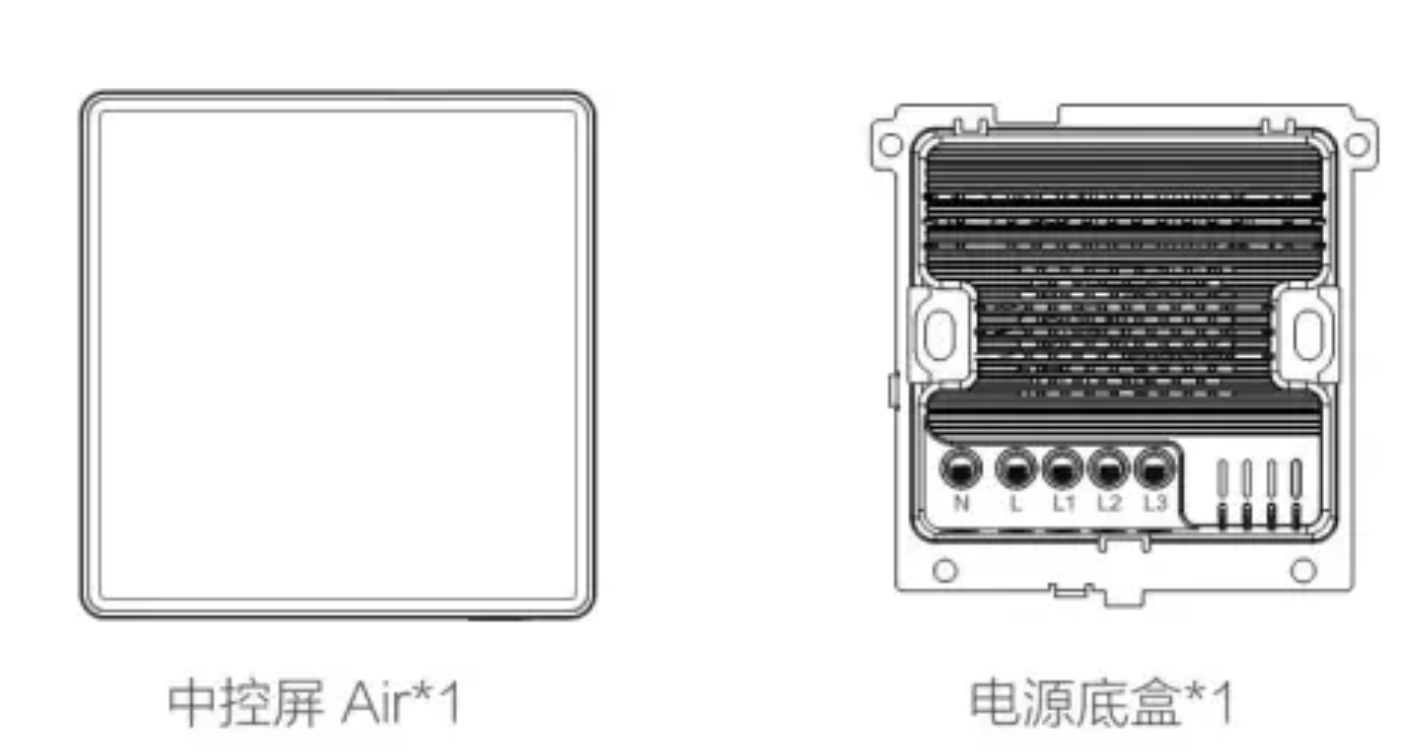

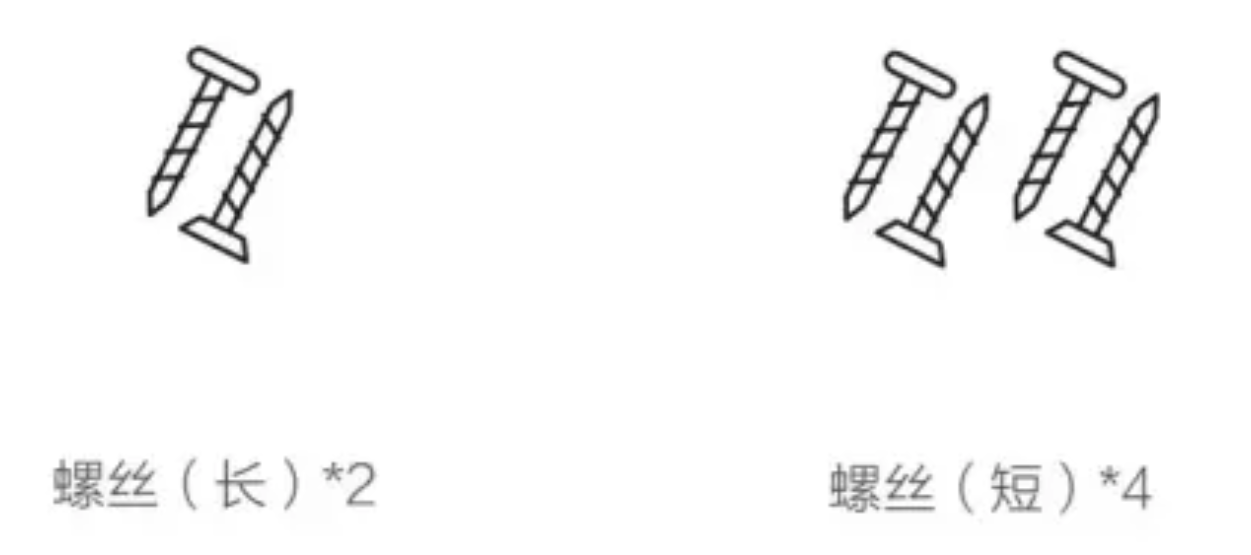

#3. 产品清单

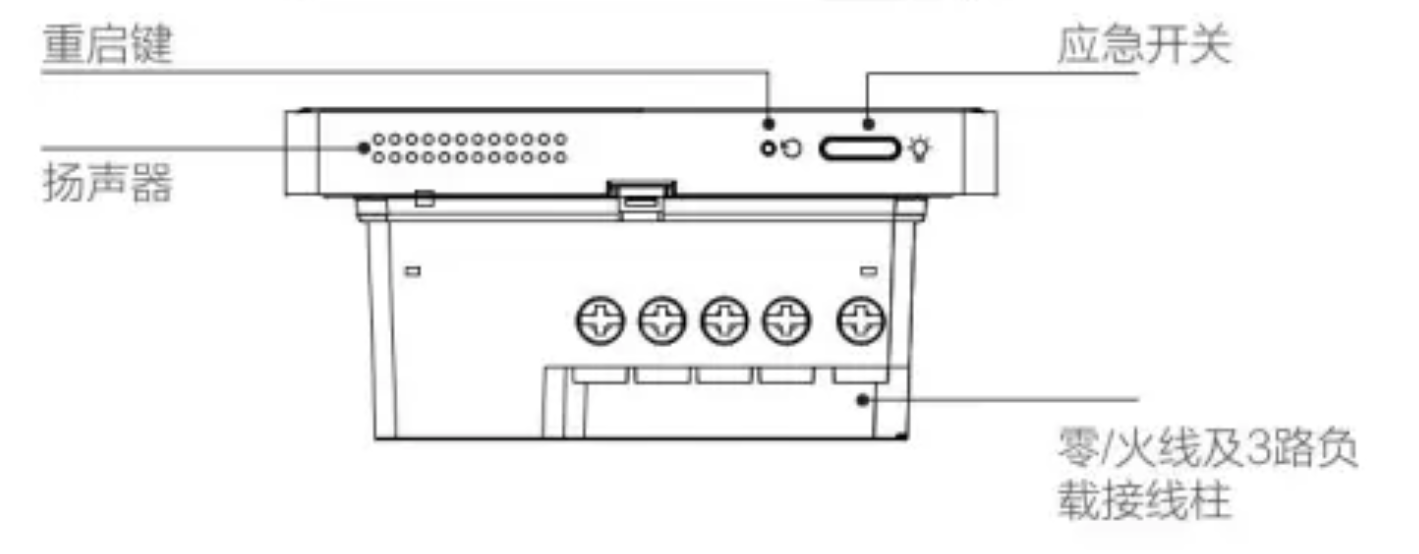

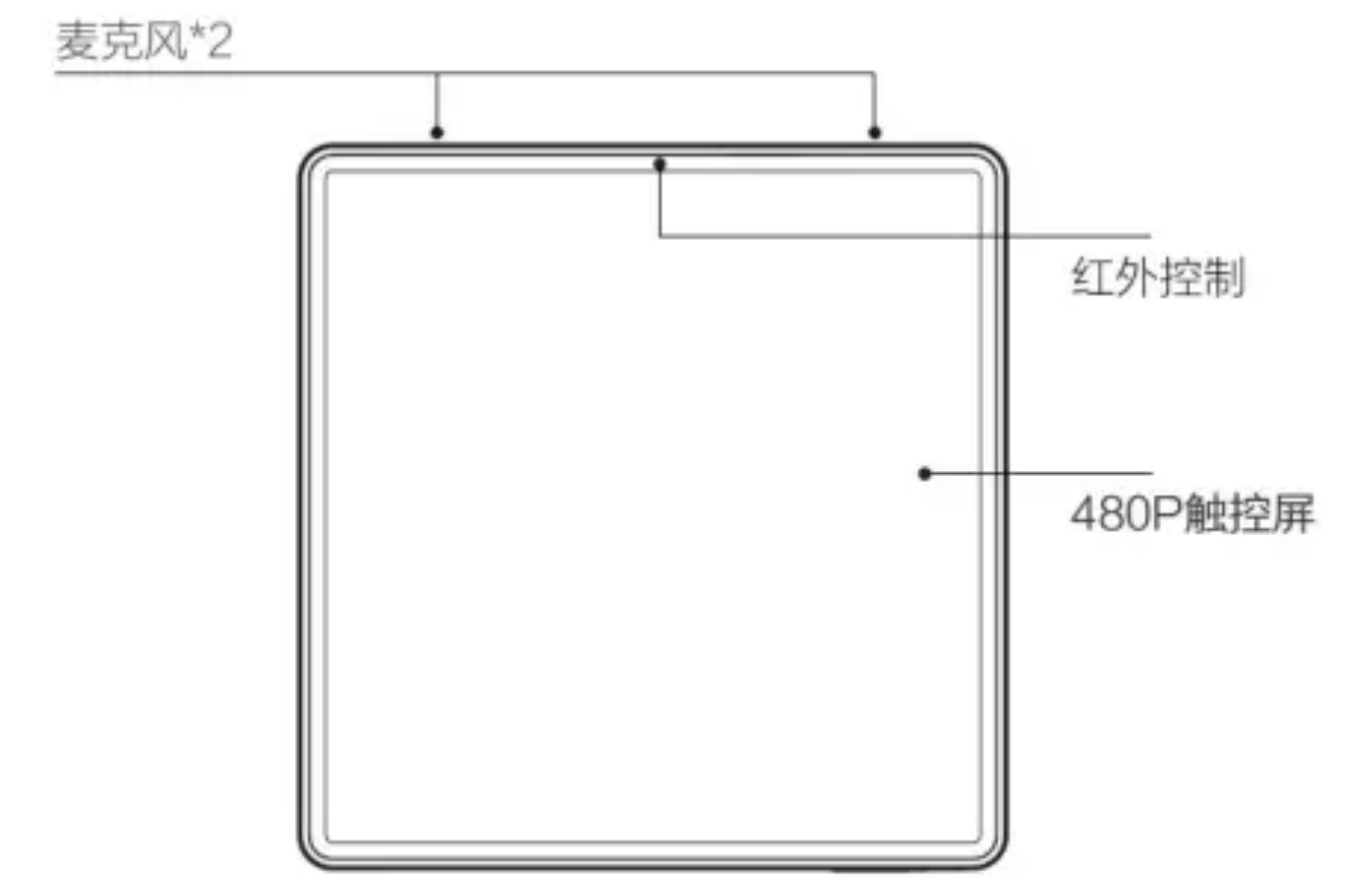

#4. 产品组成
#5. 功能特点
- 智能开关面板：支持Wi-Fi、蓝牙Mesh、蓝牙、红外4大无线，设备轻松连接。
- 智能空调面板：告别遥控器，支持调节空调温度、风速等，无需下床即可操作。
- 智能场景面板：联动客房多种智能设备打造丰富的智能场景，定制个性化的旅居体验。
- 智能电话机：呼叫“小度小度，打电话给前台”，通过中控屏即可实现酒店专属通话，为酒店降本。
- 便捷客房服务：专属酒店品牌知识库，覆盖8大客房服务，提升酒店服务效率。
- 酒店定制系统：本地唤醒、退房重置、无账号身份、无摄像头多重机制全方位保障客人隐私安全。
- 四核A35芯片：超流畅交互体验，稳定不卡顿。
- 五大智能交互：支持触屏、语音、按键、手势、App多种控制方式。
#6. 硬件安装
#6.1. 安全须知
安装过程涉及220V强电，请由专业电工人员进行安装，安装前请仔细阅读安装说明，操作不当可能危及生命安全本产品支持3路负载，单路负载功率限制为≤200W。
#6.2. 环境要求
<span class="ne-text">本产品采用零火线供电，安装前确保墙壁86盒中已预留零线。</span>
<span class="ne-text">产品仅限室内使用，且避免潮湿及高温环境。</span>
#6.3. 安装位置建议
本产品带有蓝牙Mesh网关，为保证通信效果，不建议安装在墙角等相对封闭空间，及不建议安装在微波炉等有信号干扰风险的家电附近。·本产品带有红外遥控功能，由于红外信号不具备穿过金属、墙壁的能力，建议将本产品安装在红外家电正对面的空旷地带墙面，以便获得更好的控制体验。
#6.4. 安装步骤
#6.4.1. 底盒接线及安装
- 接线前，请确保电路电源已断开。
- 识别墙面暗盒中火线(一般为红色或黄色)、零线(一般为蓝色)、灯控线;也可使用工具电笔或者万用表来测量识别。

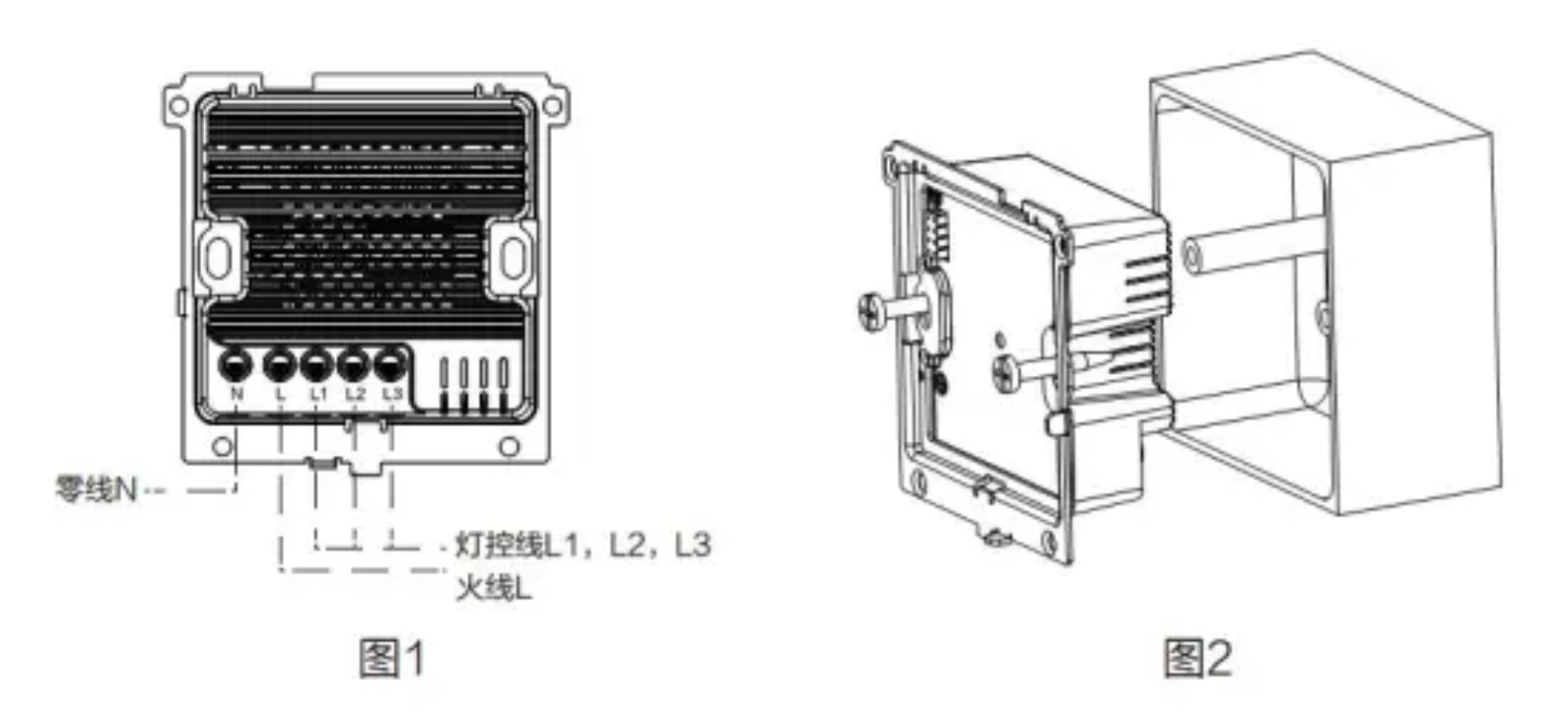

- 将墙面暗盒中的线对应接入本产品底盒指定的接线柱:零线接入N、灯控线依次接入L1/L2儿3、火线接入L;确认正确接线后，拧紧螺丝确保接线牢固。(如图1)
- 用包装自带的附件螺丝(长)将底盒固定到墙壁暗盒上，螺丝拧紧至底盒不晃动即可，过紧可能导致电源底壳变形，影响中控面板扣合后的墙面效果。(如图2)
图1 图2
#6.4.2. 底盒木墙安装

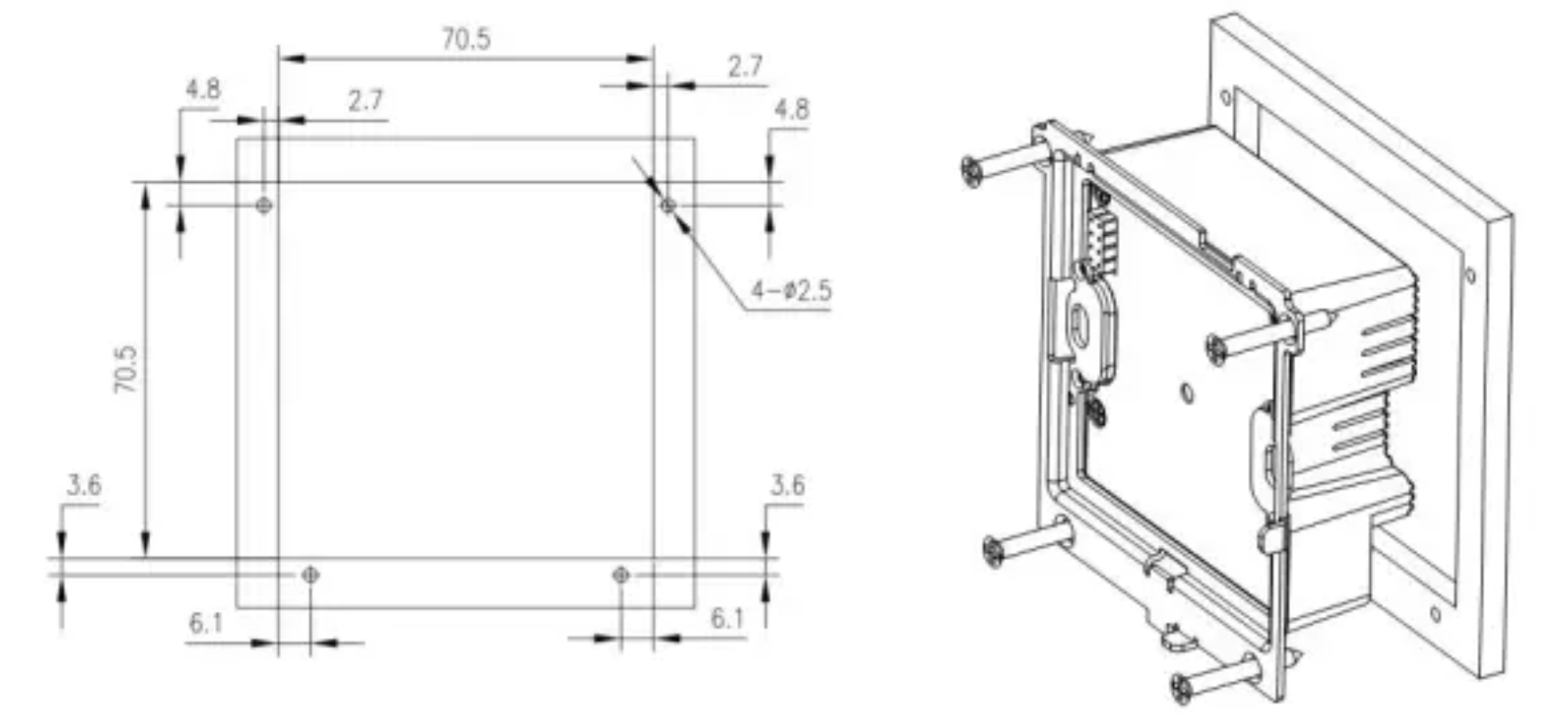

- 木墙安装前，推荐木墙开孔尺寸(如图1)
- 用包装自带的附件螺丝(短)将底盒固定到木墙上，螺丝拧紧至底盒不晃动即可过紧可能导致电源底壳变形，影响中控面板扣合后的墙面效果(如图2)
图1 图2
#6.4.3. 安装面板

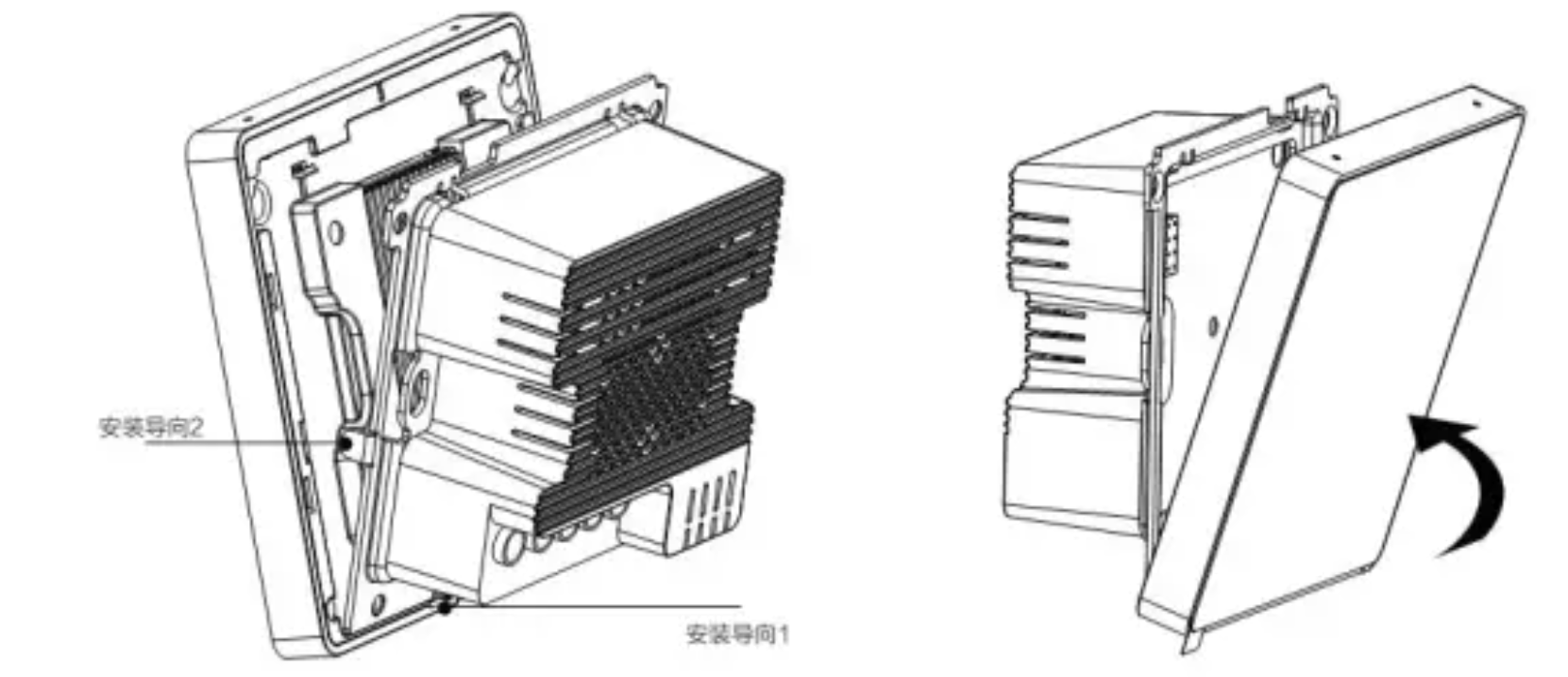

- 倾斜中控面板，先将底盒支架下方的安装导向1插入面板背部对应限位孔，且确认支架右侧向导2也对齐插入对应的限位孔。(如图1)
- 将中控面板扣合在支架上并检查3个卡扣位是否扣合牢固。*注意面板扣合时请勿过于用力按压，以免损坏屏幕。(如图2)
图1 图2
#6.4.4. 开机及检查

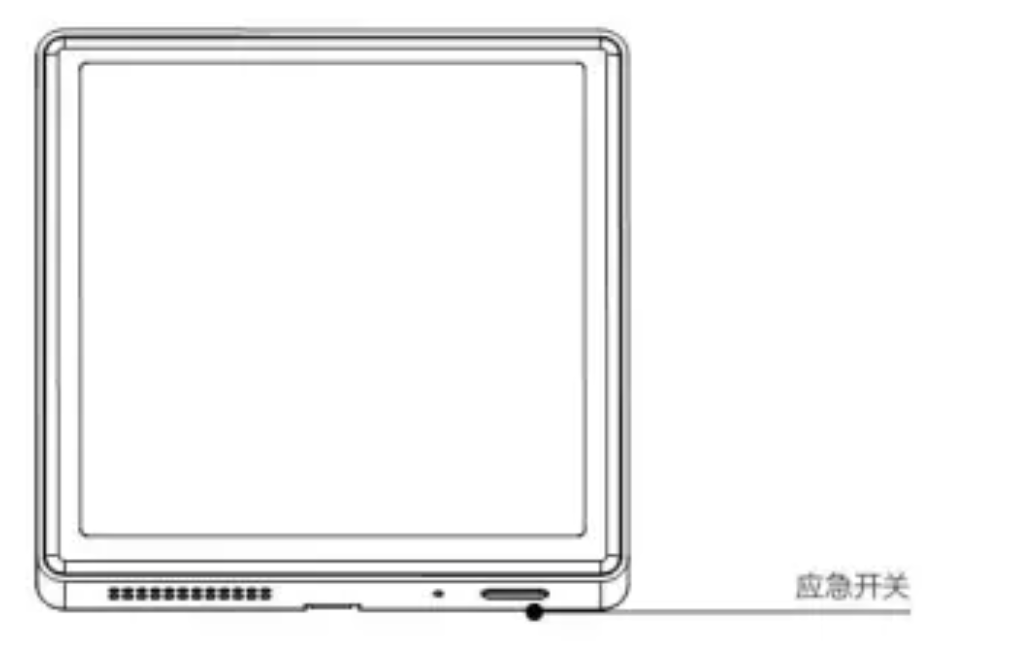

打开电路电源，正常通电的情况下中控面板会自动开机;启动后可通过点按面板；
底部的应急开关检查负载接线是否正常，完成安装。
若需拆卸面板，可用一字螺丝刀从面板底部拆装位置轻轻撬开，注意请勿用尖锐金属撬面板，以免损伤结构和产品外观。
注意：请勿用尖锐金属撬面板，以免损伤结构和产品外观。
#7. 使用说明
#7.1. 绑定激活

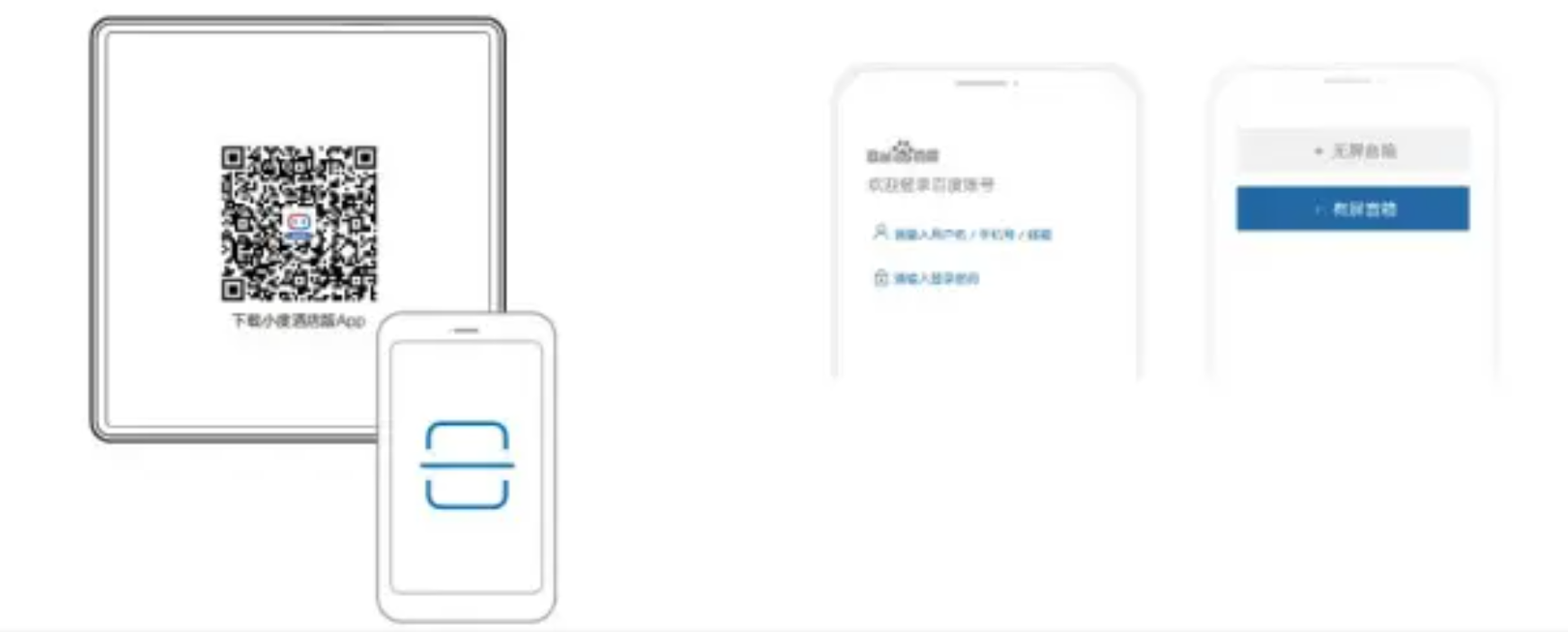

设备开机连接Wi-Fi后，请根据屏幕上的引导下载打开小度酒店版App，并按对应房间设备的绑定和激活。
注意：请先在小度酒店行业解决方案申请对应的酒店项目后再进行扫码激活，激活后设备会自动绑定到对应酒店项目下。
#7.2. 添加设备
#7.2.1. 设置负载设备
小度智能中控屏Air酒店版激活后，需在小度酒店版App上对3路负载所连接的设备进行设备设置，完成设置后控制面板屏幕中将展示对应的设备控制卡片。
#7.2.2. 添加其他智能设备
将智能设备设置为配网模式，可通过小度酒店版App或对小度智能中控屏Air酒店版说“小度小度，发现设备”进行搜索并添加蓝牙Mesh和红外设备如为云云对接设备，可在激活设备过程中选择对应酒店客控技能进行绑定，或在小度酒店版App下已激活小度设备的详情页中选择“补授权客控”完成技能绑定。
#7.2.3. 语音控制
随意控、随便问、随时说：
- 小度小度，关灯。
- 小度小度，明天下雨吗？
- 小度小度，酒店Wi-Fi是多少？
#8. 产品配置
<span class="ne-text">请参考页面《</span><a href="/zh/ky8zgszyeeoip8c8/xf0cm0ivthxzp82u/fnn5tyknt07spgan.html" data-href="fnn5tyknt07spgan" class="ne-link"><span class="ne-text">如何配置小度音箱（酒店版）</span></a><span class="ne-text">？》</span>
#9. 联系我们
本文档最终解释权归上海庆科信息技术有限公司所有
公司网站：www.mxchip.com
客服电话：400-6055-820
