# 艾塔智能语音中控屏（网关版）
#1. 产品名称
艾塔智能语音中控屏（网关版）
#2. 产品简介
本产品是庆科信息推出的一款应用于智能场景的中控屏产品，4 寸显示屏、触摸屏及音频部件等外设组成。支持 2.4/5GHz 双频段 Wi-Fi 和 BLE 5.4 无线通讯技术，且包含大容量 Flash，RAM 来满足各种复杂的应用。高性能核心是内置的一个主频高达 480MHz 的内核，保证任何时候都能提供稳定的互联网连接，其 BLE 5.4 技术可以方便用户完成对产品的快速配置，实现大量本地设备的智能组网。
#3. 产品型号
产品名称 | 产品型号 | 备注 |
艾塔智能语音中控屏（网关版） | SGW6286 | 无线，蓝牙 |
#4. 产品图片

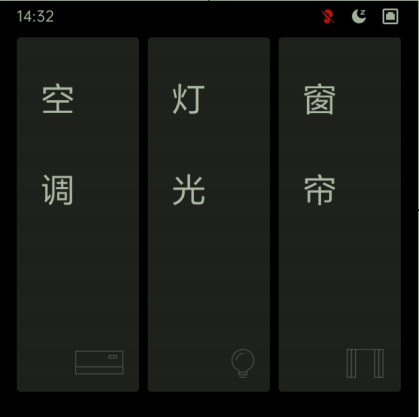

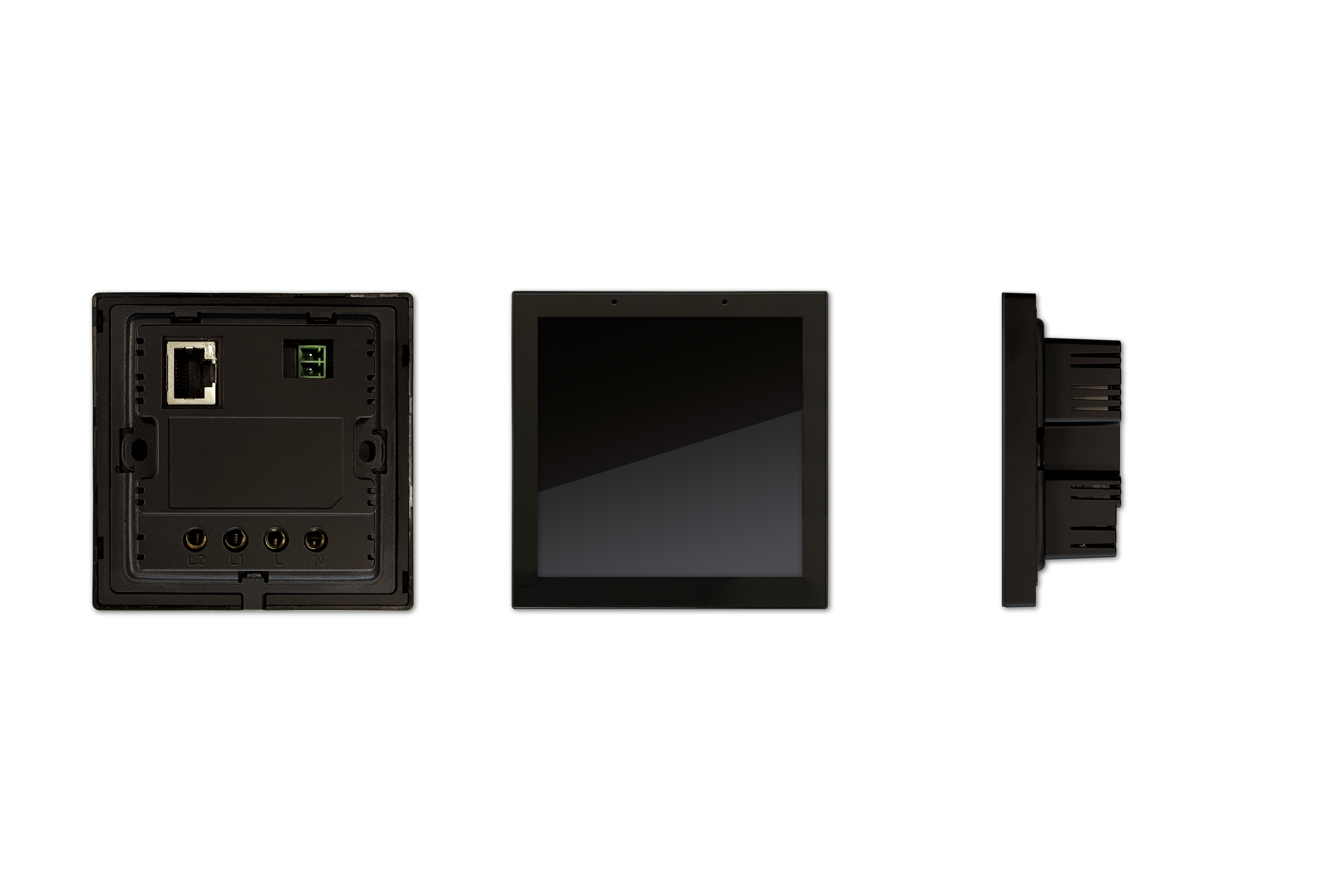

#4.1. 产品实物图

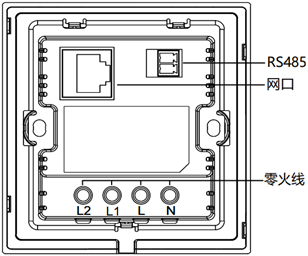

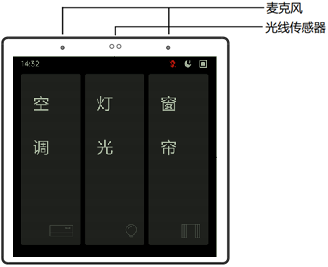

#4.2. 结构示意图
#
#5. 规格参数
产品名称 | 艾塔智能语音中控屏（网关版） | CPU | BK7258 |
屏幕尺寸 | 4英寸 | 分辨率 | 480*480 |
输入电压 | 零火线，AC220V，50Hz | 负载 | 2路，≤200W/路 |
负载类型 | LED灯，荧光灯，白炽灯 | 麦克风 | 单麦，离线语音，双阵列麦克风降噪 |
扬声器 | 1 | 操作系统 | RTOS |
通信协议 | Wi-Fi 2.4G、蓝牙Mesh、蓝牙5.4 | ||
交互方式 | 触屏、语音、按键、App远程控制 | ||
工作温度 | 0℃~40℃ | 工作湿度 | 10%-90%RH(非凝结) |
产品尺寸 | 86mm * 86mm * 39mm | 外壳材质 | ABS PC阻燃 |
执行标准 | GB16915.1，GB/T 16915.2 | 防护等级 | IP20 |
#6. 功能描述
- 采用 86 入墙式暗装结构，简易安装模式，无需改造墙面，任意搭配。
- 选用 4 英寸高清 LCD 屏，支持 G+F 工艺五点触控。
- 提供双阵列麦克风降噪，1W 扬声器。
- 自带光线感应传感器，配合光控智能场景。
- 基于智能家居互联，支持 AI 语音交互、情景模式、设备自动化、远程 APP 控制。
- 轻松实现灯光、窗帘、空调等智能设备精准控制，无需动手，语音可控。
- 支持自定义联动场景，轻触面板或语音唤醒，可快速切换场景模式。
#7. 使用说明
#7.1. 硬件安装

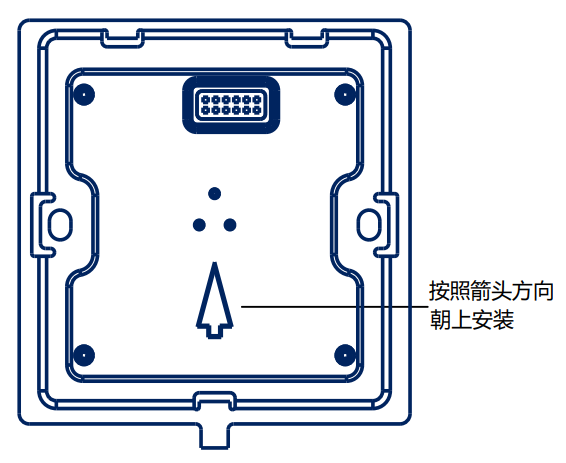

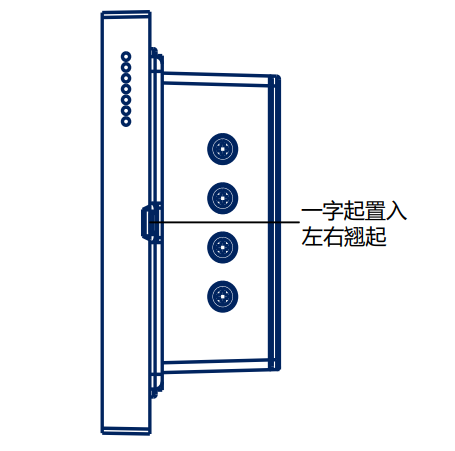

#7.1.1. 装配示意图

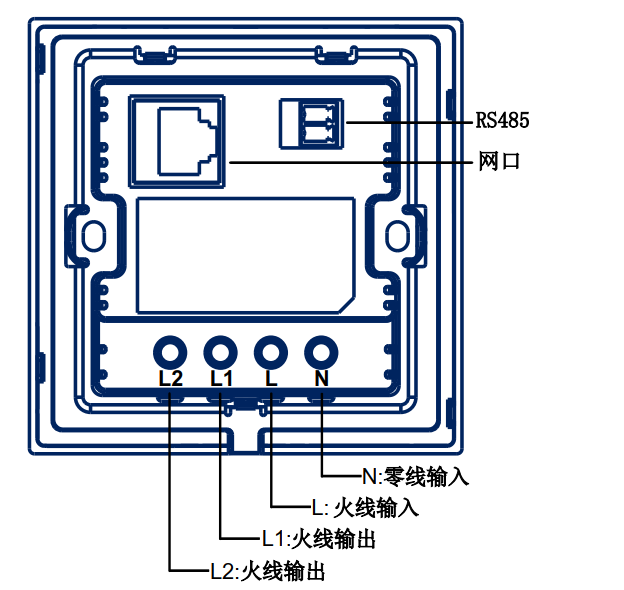

#7.1.2. 接线示意图
#7.1.3. 安装步骤
- 关闭电源总闸，并用测电笔确认暗盒中的火线没有带电。
- 将后座取下来，在暗盒内进行安装(如图示)。
- 检查接线，确定铜线与接线柱接触良好，且没有裸露的导线。
- 用安装螺丝把底座固定到暗盒里面，扣回面板。
- 注意安装过程螺丝不宜拧得过紧，以免导致形变或屏幕、硬件损坏。
- 如安装遇到问题，切不可大力按压强行安装，应先找平墙面，检查支架。
#7.2. 使用方法
#7.2.1. 网络设置
- 产品接通电源后自动开机，启动后会自动进入欢迎界面，并播放欢迎提示语。点击屏幕任
意区域或者说“你好管家”唤醒语音，自动退出欢迎界面，进入到主页。
- 在任意界面下，按住设备顶部的麦克风按钮 5 秒以上，直到屏幕关闭后自动重启（进入欢 迎界面，无提示音），自动进入网络配置模式。
- 应用市场搜索下载“智家精灵”APP或下载下方二维码，完成下载、账号注册及登录。

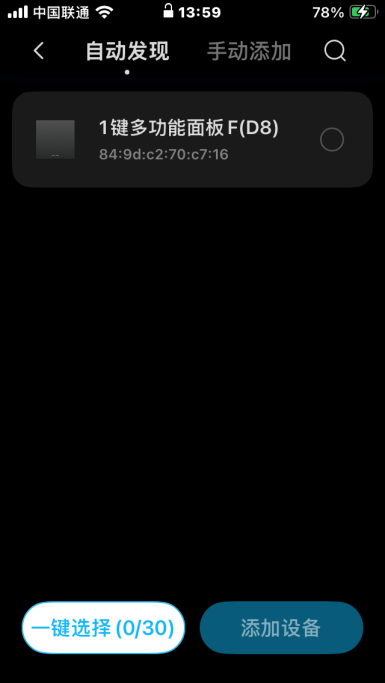

- 打开 APP，右上角“+”图标，点击“添加设备”，进入自动发现设备页面。
- 选择发现的设备，点击“添加设备”。
- 设置 Wi-Fi 网络名称和密码，点击下一步，开始自动配置 Wi-Fi 网络并绑定设备；如果已 连接以太网，可以直接点击右上角“跳过”（Wi-Fi 网络），直接进入下一步绑定设备。
- 等待网络配置完成即可，成功后可以进入设备详情，修改设备名称。
#7.2.2. 添加子设备
- 在“智家精灵”APP 右上角点击“+”图标，开始“添加设备”
- 将需要添加至网关的子设备，设置为“配网模式”等待 APP 自动搜索到后，根据提示完成
子设备添加即可，详见子设备使用说明书(一般为长按按键 5S，或者连续开关设备 5 次，
LED 指示灯闪烁，表示进入配网模式)。APP 上添加设备，选择“手动添加”会有提示设备
进入配网模式的说明。
- 当子设备添加成功后，显示如下（以一路多功能开关为例），点击“完成”。
- 子设备添加成功后，可以自定义设备名称，如“排风扇”“卫生间灯”，APP 界面显示。
#7.2.3. 创建控制场景
- 在 APP 主页右上角，点击“+”图标，选择“添加智能”->“场景”->“控制设备”，然后
添加该场景要控制的一个或多个设备以及操作，并给场景命名，比如“打开排风扇”，完成场
景创建，并自动同步到设备中（网关和子设备必须都已添加并启动才能同步成功）。
- 以此类推，根据中控屏界面显示的控制按钮，创建好对应的场景，以控制实际的子设备。
#7.3. 离线语音控制
单击设备上方的麦克风按钮，开/关语音识别功能；也可以通过系统下拉菜单->“禁用唤醒”按钮开/关语音功能；
语音功能开启的情况下，在系统任意界面，对着中控屏说:“你好管家”即可唤醒语音控制功能。支持的语音命令如下表：
分类 | 最小功能词 | 功能泛化词 |
语音唤醒词 | 你好管家 | / |
退出语音控 | 退出 | [退出语音/退出唤醒/退出识别/休息/退下] |
静音 | [关闭语音/禁用语音/语音关掉/关掉语音/禁用识别] | |
调音量 | 音量调大 | [调大音量/大声点/大点声/大声说话/把音量调大/帮我把音量调大] |
音量调小 | [调小音量/小声点/小点声/小声说话/把音量调小/帮我把音量调小] | |
窗帘控制 | 窗帘打开 | [打开窗帘/开窗帘/窗帘开 ] |
窗帘关闭 | [关闭窗帘/关窗帘/窗帘关/窗帘关掉/关掉窗帘] | |
灯光控制 | 打开灯 | [开灯/开灯光/打开灯光/灯全开/打开所有灯/所有灯打开/开启所有灯/所有灯开启/灯全亮] |
关闭灯 | [关灯/关灯光/关闭灯光/灯全关/关闭所有灯/所有灯关闭/关掉所有灯/灯全灭/灯全关] | |
打开全身镜灯 | [开全身镜灯/开启全身镜灯/全身镜灯打开/全身镜灯开启] | |
关闭全身镜灯 | [关全身镜灯/关掉全身镜灯/全身镜灯关闭/全身镜关掉] | |
打开卧室灯 | [开卧室灯/开启卧室灯/卧室灯打开/卧室灯开启] | |
关闭卧室灯 | [关卧室灯/关掉卧室灯/卧室灯关闭/卧室灯关掉] | |
打开卫生间灯 | [打开卫浴灯/卫浴灯打开/开卫生间灯/开启卫生间灯/卫生间灯打开/卫生间灯开启] | |
关闭卫生间灯 | [关闭卫浴灯/卫浴灯关闭/关卫生间灯/关掉卫生间灯/卫生间灯关闭/卫生间灯关掉] | |
打开排风扇 | [开排风扇/开启排风扇/排风扇打开/排风扇开启/打开排气扇/排气扇打开/开排气扇] | |
关排风扇 | [关闭排风扇/关掉排风扇/排风扇关闭/排风扇关掉/关闭排气扇/排气扇关闭/关排气扇] | |
打开小走道灯 | [开小走道灯/开启小走道灯/小走道灯打开/小走道灯开启/打开小走道/小走道打开/小走道全亮] | |
关闭小走道灯 | [关小走道灯/关掉小走道灯/小走道灯关闭/小走道灯关掉/关闭小走道/小走道关闭/小走道全灭/小走道全关] | |
打开睡眠区灯 | [开睡眠区灯/开启睡眠区灯/睡眠区灯打开/睡眠区灯开启/打开睡眠区/睡眠区打开/全睡眠区全亮] | |
关闭睡眠区灯 | [关睡眠区灯/关掉睡眠区灯/睡眠区灯关闭/睡眠区灯关掉/关闭睡眠区/睡眠区关闭/睡眠区全灭/睡眠区全关] | |
灯光百分之百 | [灯光][最大亮度/亮度百分之百/最亮] | |
灯光百分之七十五 | [灯光][亮度百分之七十五/百分之七十五亮度/亮度七十五] | |
灯光百分之五十 | [灯光][亮度百分之五十/百分之五十亮度/亮度一半/亮度五十] | |
灯光百分之二十五 | [灯光][亮度百分之二十五/百分之二十五亮度/最暗/最小亮度/亮度二十五] | |
灯光百分之零 | [灯光][亮度百分之零/亮度为零] | |
小走道百分之百 | [小走道][最大亮度/亮度百分之百/最亮] | |
小走道百分之七十五 | [小走道][亮度百分之七十五/百分之七十五亮度/亮度七十五] | |
小走道百分之五十 | [小走道][亮度百分之五十/百分之五十亮度/亮度一半/亮度五十] | |
小走道百分之二十五 | [小走道][亮度百分之二十五/百分之二十五亮度/最暗/最小亮度/亮度二十五] | |
小走道百分之零 | [小走道][亮度百分之零/亮度为零] | |
睡眠区百分之百 | [睡眠区][最大亮度/亮度百分之百/最亮] | |
睡眠区百分之七十五 | [睡眠区][亮度百分之七十五/百分之七十五亮度/亮度七十五] | |
睡眠区百分之五十 | [睡眠区][亮度百分之五十/百分之五十亮度/亮度一半/亮度五十] | |
睡眠区百分之二十五 | [睡眠区][亮度百分之二十五/百分之二十五亮度/最暗/最小亮度/亮度二十五] | |
睡眠区百分之零 | [睡眠区][亮度百分之零/亮度为零] | |
灯亮一点 | 灯光亮一点 | |
灯暗一点 | 灯光暗一点 | |
空调控制
| 温度调高 | [空调温度调高/温度高一点/调高温度] |
温度调低 | [空调温度调低/温度低一点/调低温度] | |
风速调高 | [空调风速调高/风大一点/调高风速] | |
风速调低 | [空调风速调低/风小一点/调低风速] | |
打开空调 | [开空调/空调打开/开启空调/空调开启] | |
关闭空调 | [关空调/空调关闭/关掉空调/空调关掉] | |
空调小风 | [小风/小风量/最小风/最小风速/风速最小/风速小] | |
空调中风 | [中风/中风量/中等风/中等风速/风速中等/风速中等] | |
空调大风 | [大风/大风量/最大风/最大风速/风速最大/风速大] | |
空调自动风 | [自动风/自动风量/自动风速/风速自动] | |
空调制冷模式 | 制冷模式 | |
空调制热模式 | 制热模式 | |
空调送风模式 | <空调>[送风模式/出风模式/吹风模式] | |
空调自动模式 | 自动模式 | |
十六度 | <空调/温度>[十六度] | |
十七度 | <空调/温度>[十七度] | |
十八度 | <空调/温度>[十八度] | |
十九度 | <空调/温度>[十九度] | |
二十度 | <空调/温度>[二十度] | |
二十一度 | <空调/温度>[二十一度] | |
二十二度 | <空调/温度>[二十二度] | |
二十三度 | <空调/温度>[二十三度] | |
二十四度 | <空调/温度>[二十四度] | |
二十五度 | <空调/温度>[二十五度] | |
二十六度 | <空调/温度>[二十六度] | |
二十七度 | <空调/温度>[二十七度] | |
二十八度 | <空调/温度>[二十八度] | |
二十九度 | <空调/温度>[二十九度] | |
三十度 | <空调/温度>[三十度] | |
排风控制 | 打开排风扇 | [开排风扇/开启排风扇/排风扇打开/排风扇开启] |
关排风扇 | [关闭排风扇/关掉排风扇/排风扇关闭/排风扇关掉] |
#7.4. 批量化智能施工
详见智能工程SaaS作业指南
#8. 联系我们
本文档最终解释权归上海庆科信息技术有限公司所有 公司网站：www.mxchip.com 客服电话：400-6055-820
