# 中央空调控制器
#1. 产品简介
本产品可将多联式空调连接至智能家居集中控制系统或BMS系统，可提供的接口方式为RS485、KNX或 第三方无线模组。
目前可以支持大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力、天加、三星、志高、特灵、开利、麦克维尔等品牌的多联机空调系统。具体机型信息详见我司网站及微信公众号（手册末页）。
安装使用产品前，请先仔细阅读本手册，以便全面了解本产品的所有功能。
#2. 产品参数
产品尺寸 | 106mm * 96mm * 58mm |
输入电源 | DC12V |
消耗功率 | 2.0W以下 |
工作温度 | -20-80℃，90%RH |
配置升级 | 蓝牙+微信小程序 |
安装方式 | 导轨或摆放 |
智能化设备接口 | RS485/KNX/UART/BLE mesh |
#3. 功能特点
- 融合支持智能家居集中控制系统和BMS系统
- 可同时提供多种类型的总线控制接口形式
- 通过协议支持多接口类型、多品牌、多联机空调控制
- 控制器工作功耗低，符合绿色节能环保理念
- 人机交互控制便捷，可定义多种组合键功能
- 同时支持蓝牙和微信小程序配置升级
#4. 外形尺寸及安装环境
本产品需要安装在户内，采用导轨安装在弱电控制箱内。

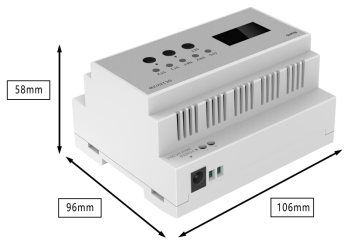

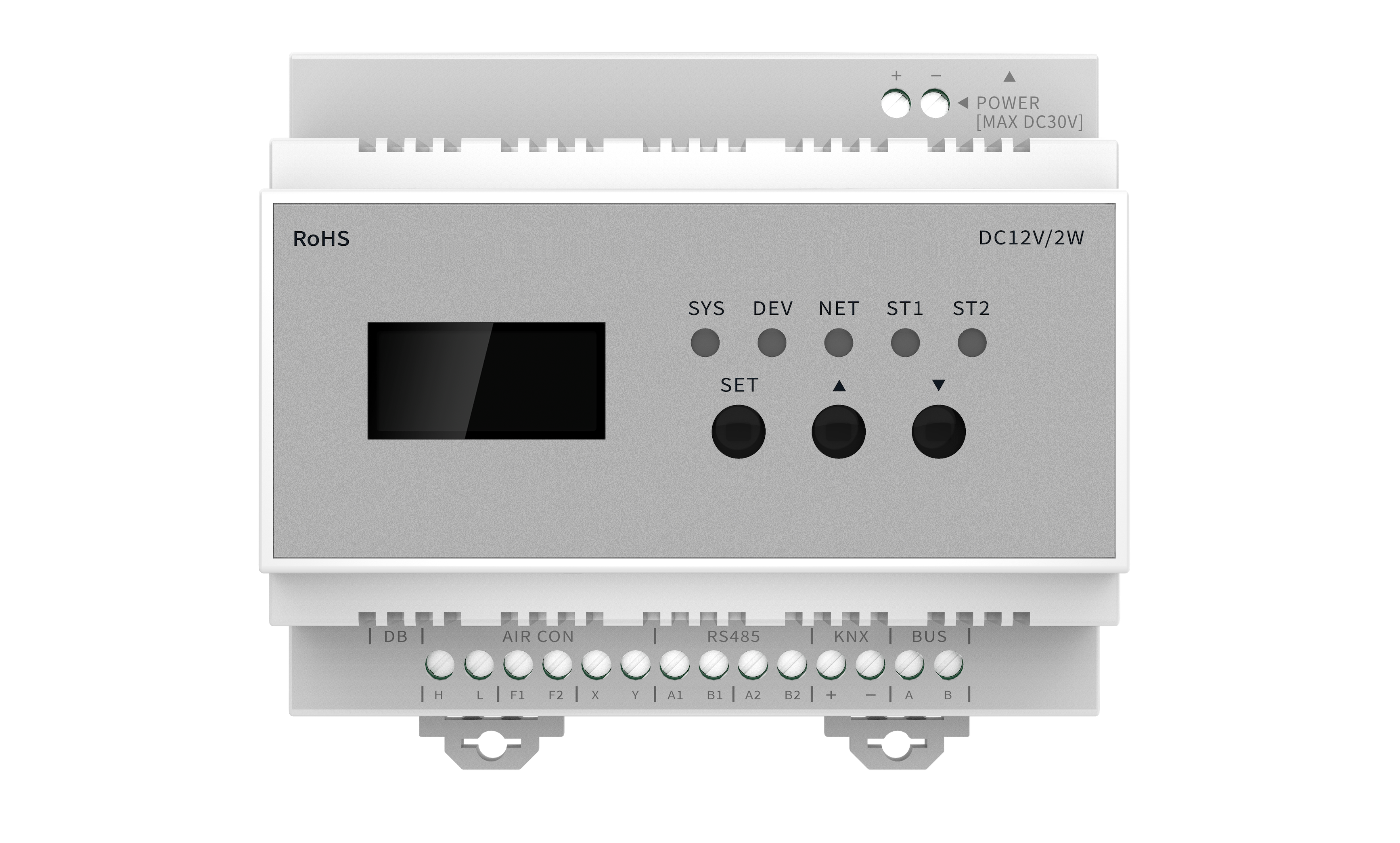

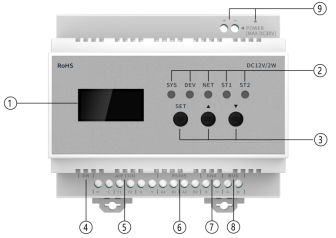

图1 外观及尺寸设备组件图 图2 端子及指示说明
- 液晶屏：显示是否通讯正常，显示正在控制的空调品牌及数量、搜索到的新风的数量，及本产品设备参数。
- LED指示灯：工作状态指示灯。
- 按键：实现对液晶屏显示内容的翻页，及参数的设置并可通过组合键实现不同的功能。
- DB接口：调试和下载程序。
- AIR CON接线端：根据协议通过不同接口与大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力、天加、三星、志高、特灵、开利、麦克维尔等空调进行对接。
- RS485接口：基于RS485协议的新风等环境控制系统对接接口。
- KNX接口：基于KNX系统的智能家居与空调系统对接接口。
- BUS接口：基于RS485通讯的智能家居与空调系统对接接口。
- POWER接口：供电口，插孔及供电端子均可。
注意：电源规格为DC12V，如果使用不匹配的电源，可能会导致本产品损坏。
#5. 指示灯说明
名称 | 代表设备 | 灯状态 | 含义 |
SYS | 网关自身 | 红灯常亮 | 未授权 |
绿灯慢闪 | 网关正常 | ||
黄灯常亮 | 网关异常 | ||
绿灯常亮 | 网关初始化中 | ||
DEV | 设备端 | 绿灯常亮 | 搜索空调中 |
绿灯闪烁 | 网关已经找到空调、新风、面板设备，常态运行时绿灯慢闪，设备有数据时绿灯快闪 | ||
红灯常亮 | 网关没有找到空调、新风、面板设备，空调总线有故障代码或总线无任何数据时 | ||
NET | 智能端 | 红灯常亮 | 智能端模块故障（长时间无通讯或模块失效） |
黄灯常亮 | 控制器的智能端模块脱落 | ||
绿灯快闪 | 正在配网或连接 | ||
绿灯常亮 | 配网或连接完成后绿灯常亮1分钟 | ||
绿灯闪烁 | 配网或连接成功后无数据时绿灯慢闪，有数据时绿灯快闪 | ||
熄灭 | 未连未配 | ||
ST1 | 蓝牙端 | 熄灭 | 手机蓝牙未连接 |
绿灯常亮 | 手机蓝牙已连接 | ||
ST2 | WIFI | 熄灭 | WIFI未连接 |
绿灯常亮 | WIFI已连接 |
#6. 硬件安装
#6.1. 安装前准备工作
- 确认空调系统处于上电状态：排查所有接入集中控制的空调室内、外机是否全部上电。
- 确认空调系统已经过空调厂商调试运转成功，无任何故障报警或异常。
- 确认空调室内机及对应的室外机的地址并记录（设定和查询方法请参见公司网站和微信公众号相关文档）。
- 连接空调通信线。
- 对本产品进行通讯端口选择和通讯参数匹配。
#6.2. 接线方式及注意事项
空调室内机与室外机的通讯线由空调施工方负责，无需弱电集成方考虑。

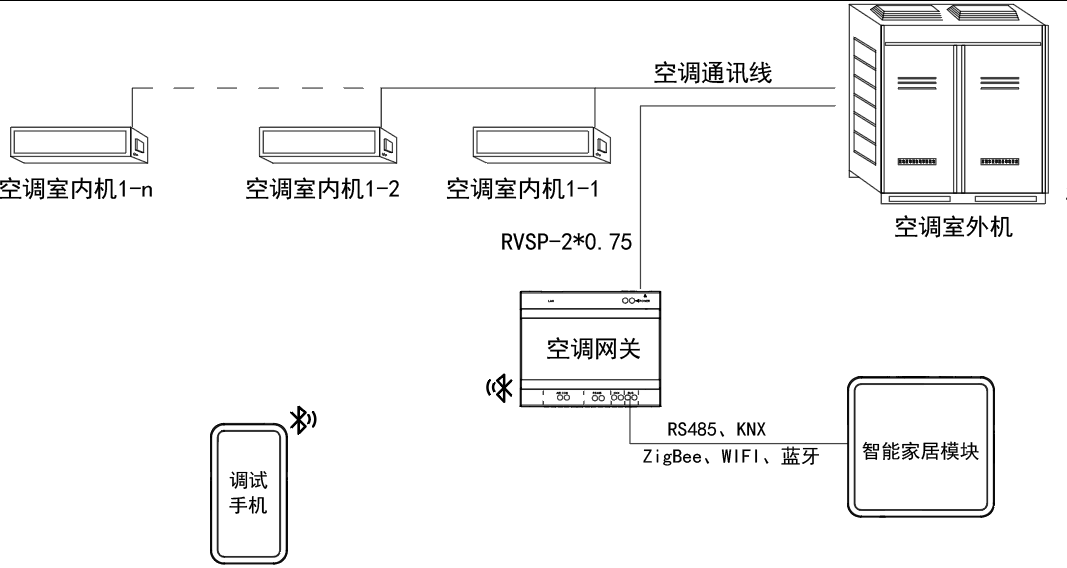

本产品通过2芯屏蔽双绞线连接到空调系统室外机或室内机上，进而与该空调系统内所有的室内机通讯，实施监控。从空调室外机到本产品的屏蔽双绞线要求线径0.75mm2以上，总长不超过1000米，可由空调施工方预留或后期增设。本产品与弱电集成系统之间的通讯也采用双绞线或网线实现，该通讯线的参数要求及施工细节请根据网关与弱电集成系统之间的位置确定。
本产品需要安装在户内，可以安装在智能家居控制箱或者天花检修口等。
#6.2.1. 接线操作的注意事项
- 不同控制方式的输入端子接线端子不同。
- 建议使用设备自带电源或者正规厂家出品的DC12V电源适配器。
- 如果接线错误的话，可能会造成本产品的损坏。
- 接线作业时务必切断网关、空调的电源，否则可能会引起故障。
- 请注意避免各信号线电缆之间、以及与电源线并排走线，否则可能会因信号互相干扰而产生误动作。如果不能避免并排走线的话，请保持本产品相关的通讯线与空调系统间的通讯线的间隔距离在15cm以上，和其它接线距离30cm以上。或者将电缆接进铁制保护管并将保护管的一端接地。机箱必须进行D种接地。
- 如因误操作将电源线接入到信号端子上，会造成保险丝烧毁。如发生此情况，请联系厂家，严禁私自拆卸维修。
#6.2.2. 产品接线端口选择及通讯匹配
使用本产品请根据空调品牌，按照下表进行现场配线及设备接线。
品牌 | 网关侧接线端口 | 空调侧接线 端口 | 接线端口极性****✱① | 是否必须接外机 | 是否集控地址 |
大金-多外机 | F1，F2 | F1,F2(外-外) | 无 | 是 | 是 |
大金-单外机 | F1，F2 | F1,F2(内-外) | 无 | 否 | 是 |
三菱电机-多外机✱② | F1，F2 | M1,M2(TB7) | 无 | 是 | 否 |
三菱电机-单外机 | F1，F2 | M1,M2(TB3) | 无 | 否 | 否 |
三菱电机-菱耀 | F1，F2 | M1,M2（外机） M1,M2(分歧箱) | 无 | 否 | 否 |
日立 | F1，F2 | 1，2 | 无 | 否 | 否 |
东芝 | F1，F2 | U1,U2 | 无 | 否 | 是 |
松下 | F1，F2 | U1,U2 | 无 | 否 | 否 |
海信 | F1，F2 | 1，2 | 无 | 否 | 否 |
海尔 | F1，F2 | P，Q | 无 | 否 | 否 |
约克-青岛 | F1，F2 | 1，2 | 无 | 否 | 否 |
约克-广州 | X，Y | A2，B2 | 有（X-A2,Y-B2） | 是 | 否 |
格力 | H，L | G1，G2 | 有（H-G1,L-G2） | 是 | 否 |
H，L | D1，D2 | 有（H-D1,L-D2） | 否 | 否 | |
TCL | H，L | F1，F2 | 有（H-F1,L-F2） | 否 | 否 |
三菱重工 | X，Y | A1，B1 | 无 | 否 | 否 |
X，Y | A2，B2 | 无 | 否 | 否 | |
美的、博世、开利 | X，Y | X，Y | 有（X-X,Y-Y） | 是 | 否 |
X，Y | P，Q | 有（X-P,Y-Q） | 否 | 否 | |
美的-酷风 | X，Y | A，B（外机） | 有（X-A,Y-B） | 是 | 否 |
奥克斯 | X，Y | A，B | 有（X-A,Y-B） | 否 | 否 |
三星 | X，Y | F1，F2 | 无 | 否 | 否 |
LG | X，Y | A， B(CEN) | 有（X-A,Y-B） | 否 | 否 |
麦克维尔 | X，Y | Apc,Bpc | 有（X-Apc,Y-Bpc） | 是 | 否 |
天加 | X，Y | A3，B3 | 有（X-A3,Y-B3） | 否 | 否 |
志高 | X，Y | P,Q | 有（X-P,Y-Q） | 否 | 否 |
特灵 | X，Y | A，B | 有（X-A,Y-B） | 是 | 否 |
约克户式水机 | X，Y | A、B | 有（X-A,Y-B） | 是 | 否 |
X，Y | A2、B2 | 有（X-A2,Y-B2） | 是 | 否 | |
麦克维尔户式水机 | X、Y | Apc、Bpc | 有（X-Apc,Y-Bpc） | 是 | 否 |
开利户式水机 | X、Y | A、B | 有（X-A,Y-B） | 是 | 否 |
特灵户式水机 | X、Y | CN29(A、B) | 有（X-A,Y-B） | 是 | 否 |
✱注1：端口极性标注“无”，则网关接线端口与空调接线端口之间的接线可以随意；端口极性显示“有”，则网关接线端口与空调接线端口之间的接线必须根据说明书网关端口下方标注顺序与空调端口下方端口顺序对应接线。例如：美的，网关接线端口极性标注“有”。则需要把空调X接线端口接到网关X接线端口，空调Y接线端口接到网关Y接线端口。
✱注2：三菱电机多外机系统时集控线接TB7“M1,M2”，并把室外机PCB板集控开关CN41的跳线帽插到CN40上。

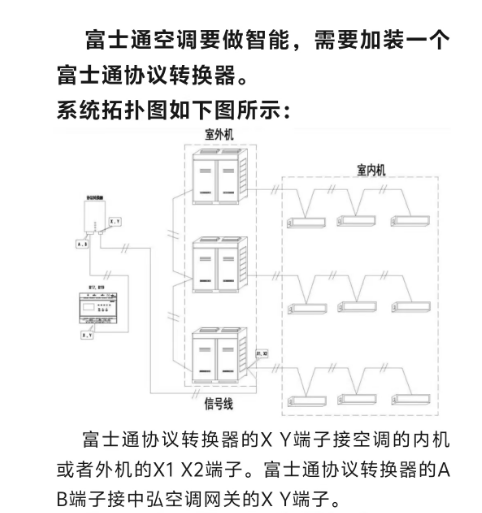

特殊品牌：富士通、日立、约克大板、约克小板需要另外购买该品牌协议转换器 。
#6.2.3. 液晶屏显示说明
- 网关接通DC12V电源，显示“网关蓝夜配置”小程序二维码，扫描此二维码可进入微信小程序，对本网关进行固件升级。如图：
- 二维码消失后液晶屏显示：“此时可长按 SET5 秒复位”。如果不需要复位操作，可等待自动跳过；如果需要复位， 在显示“此时可长按 SET5 秒复位”时，按下“SET”键持续 5s 左右液晶屏显示“复位成功”即完成复位。

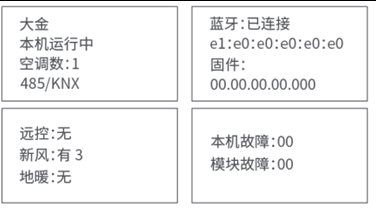

- 此时将显示信息页，第一页显示空调品牌、所支持的协议、本机正常运行中/错误以及搜索到的空调数目（空调数 为 0 时是搜索空调中，需等待 5 分钟左右，刷新界面即可显示搜索到的空调数），此时按“▼”可切换至下一页，显示 固件版本号、蓝牙连接状态及蓝牙地址等信息。此时再按“▼”可切换至下一个信息页，显示远程功能有无，新风、地 暖品牌信息等，此时再按“▼”可切换至下一个信息页，显示本机故障及模块故障信息等各信息页可以通过“▲”和“▼” 随意切换。如下图：
#6.2.4. 按键使用说明
SET键：
- 上电窗口期内（此时长按set复位）可恢复出厂值；
- 上电完成长按5秒以上进入配网；
UP键：短按向上翻页；
DOWN键：短按向下翻页；
组合键：
- SET键+UP键（搜索到空调后）持续5秒后空调全部开启；
- SET键+DOWN（搜索到空调后）键持续5秒后空调全部关闭。
#7. 设备配网
“设备首次通电”默认进入配网状态。
详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
#8. 联系我们
本文档最终解释权归上海庆科信息技术有限公司所有
公司网站：www.mxchip.com
客服电话：400-6055-820
#
#
