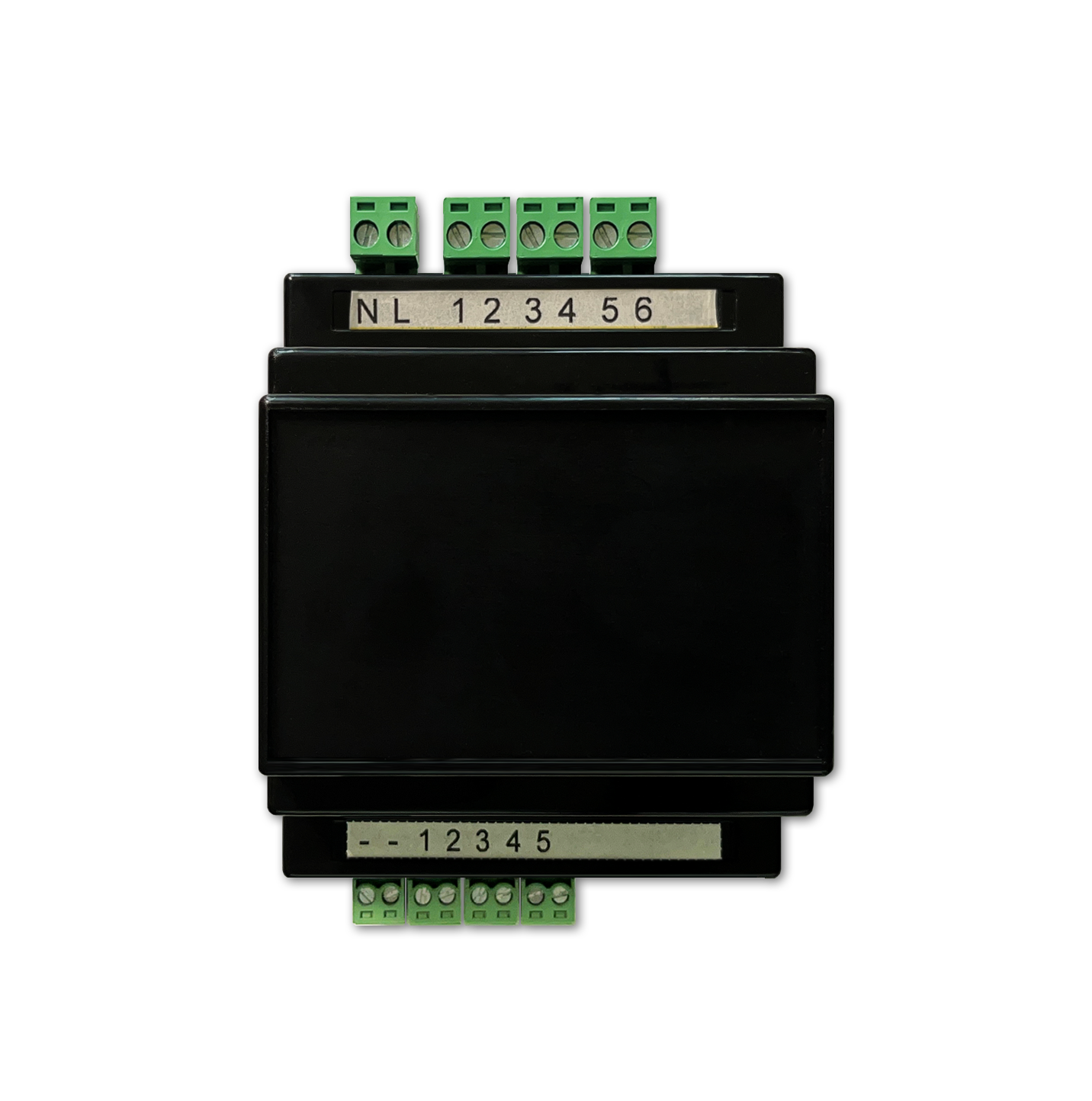

智能单色调光模块

1. 产品简介

该产品支持5路灯光控制和调光，具有单路调光、多路集中调光功能；安装方式为国标DIN35导轨式安装，适合集中布线下场景应用；产品适用于酒店改造、办公改造等场所。可配合场景面板、调光面板适用，也支持APP控制、SAAS管理平台集中控制。

2. 产品参数

通讯协议	BLE Mesh	工作电压	AC110V-250V/50HZ
额定电流	16A	额定负载	≤3500W
工作温度	-20℃~+55℃	负载	阻性负载≤500W/路

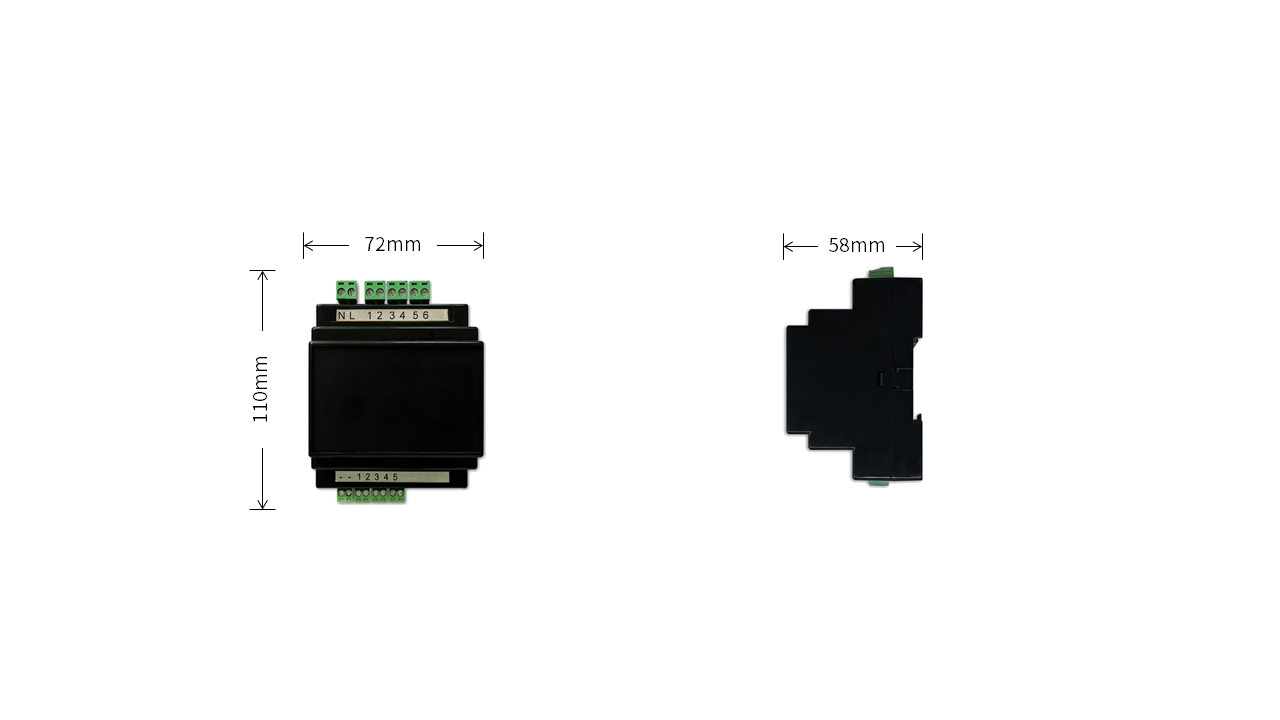

产品尺寸	73mm * 92mm * 65mm	外壳材质	PC阻燃
导电材质	锡磷青铜	防护等级	IP20

3. 指示灯说明

LED指示灯颜色	蓝色
指示灯亮起说明	待机状态
功能键	SET
功能键说明	配网按键和恢复出厂设置按键

4. 功能特点

• 回路通断控制
• 调光回路：亮度调节、缓起缓灭
• 支持定时开关
• 支持场景联动
• 支持设备本地自动化
• 支持调光面板控制
• 断电记忆功能
• AI音箱语音控制
• 支持手机APP控制、支持客控SaaS集中管理和远程控制
• 支持施工SaaS

5. 硬件安装

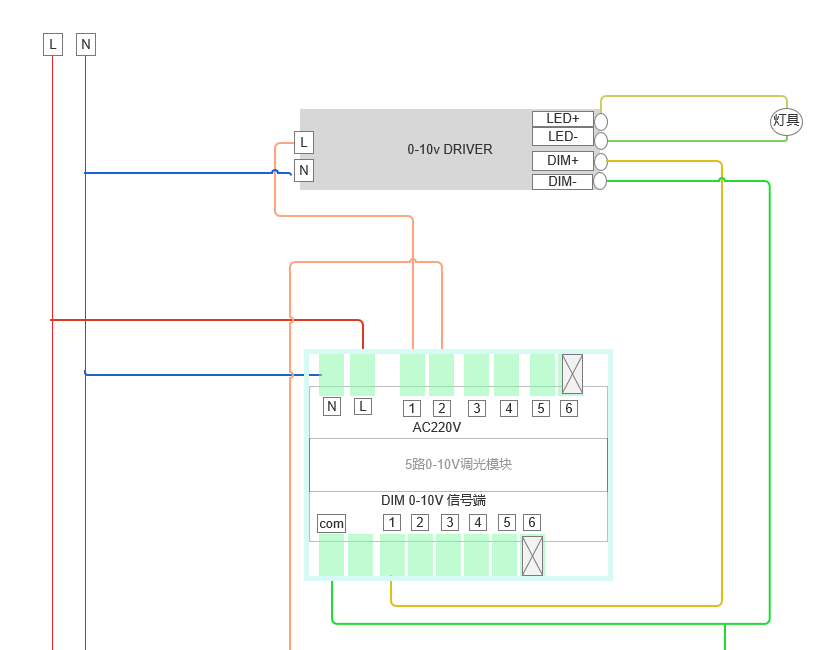

5.1. 接线示意图

注：0/1~10V驱动电源需要另配。

5.2. 安装步骤

按照接线指示图，正确接线；

产品正确卡在DIN35导轨上即完成安装。

5.3. 安装技术要求

• 符合《建筑电气工程施工质量验收规范》GB50303-2015

• 符合《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第一部分：通用要求；

• 符合GB16915.1-2014<家用和类似用途固定式电气装置的开关>第二部分：特殊要求 第一节 电子开关

5.4. 注意事项

• 请勿超过额定功率负载工作，避免引发火灾；
• 安装接线请注意做好防护，避免小孩接触，防止触电发生；
• 产品使用的AC220V电源，非专业人员请勿私自拆装，以防触电；
• 请严格按照接线图正确接线，切勿使水、泥浆等灌入底盒。

6. 设备配网

详见「软件指南」-「智能工程系统」-「设备添加及配网指南」。
